TWS Bluetooth イヤホンアンテナ
Bluetooth ヘッドフォンが人気を博している最大の理由は、それらがワイヤレスであり、有線のヘッドフォン ケーブルの束縛を取り除くことです。 Bluetooth ヘッドセットは電波を介して信号を送信するため、アンテナの設計は非常に重要です。 この記事では、ハンドヘルド デジタル製品で使用される一般的なアンテナの種類について簡単に紹介します。
1. PCB アンテナ。
PCBアンテナは、PCB回路基板上の銅箔で直接構成されたアンテナであり、低コスト、バッチ安定性が高く、生産時のデバッグがないという利点があります。 欠点は、単一の周波数帯域にのみ適していることと、PCB 銅箔で構成されているため、アンテナの位置が比較的制限されることです。 さらに、PCB アンテナは一般的に大きなヘッドルーム領域を必要とし、アンテナ自体のサイズも大きくなります。 PCB アンテナは、ラップトップ、TV ボックスなどで広く使用されています。Bluetooth ヘッドセットの PCB アンテナを次の図に示します。
2.セラミックアンテナ。
セラミック アンテナは、Bluetooth デバイスに適した小型化されたアンテナです。 小さなスペースを占有し、優れたパフォーマンスを発揮します。 帯域幅が狭く、複数の周波数帯域を実現することは困難です。 マザーボードの統合を効果的に改善し、ID のアンテナの制限を減らすことができます。 ボードの定義の最初にデザインをインポートする必要があります。 セラミック アンテナは、ブロック セラミック アンテナと多層セラミック アンテナに分けられます。
ブロック アンテナ: セラミック本体全体を高温で焼結し、アンテナの金属部分をセラミック ブロックの表面に印刷します。
多層アンテナ：焼成には低温共焼成法が採用されており、多層セラミックを積み重ねて整列させた後、高温で焼結するため、アンテナの金属導体を各セラミック誘電体層に印刷できます。設計要件に従って、アンテナのサイズを効果的に縮小し、アンテナを隠すという目的を達成できます。
セラミック自体の誘電率はPCB回路基板の誘電率よりも高いため、セラミックアンテナを使用すると、アンテナの性能を確保しながらアンテナのサイズを効果的に縮小できます。 セラミック アンテナの欠点は、一貫性の問題があること、サイズが大きいこと、および配置時に制限があることです。 セラミック アンテナは、GPS アンテナや Bluetooth アンテナなどの IoT 製品で最も多く使用されています。

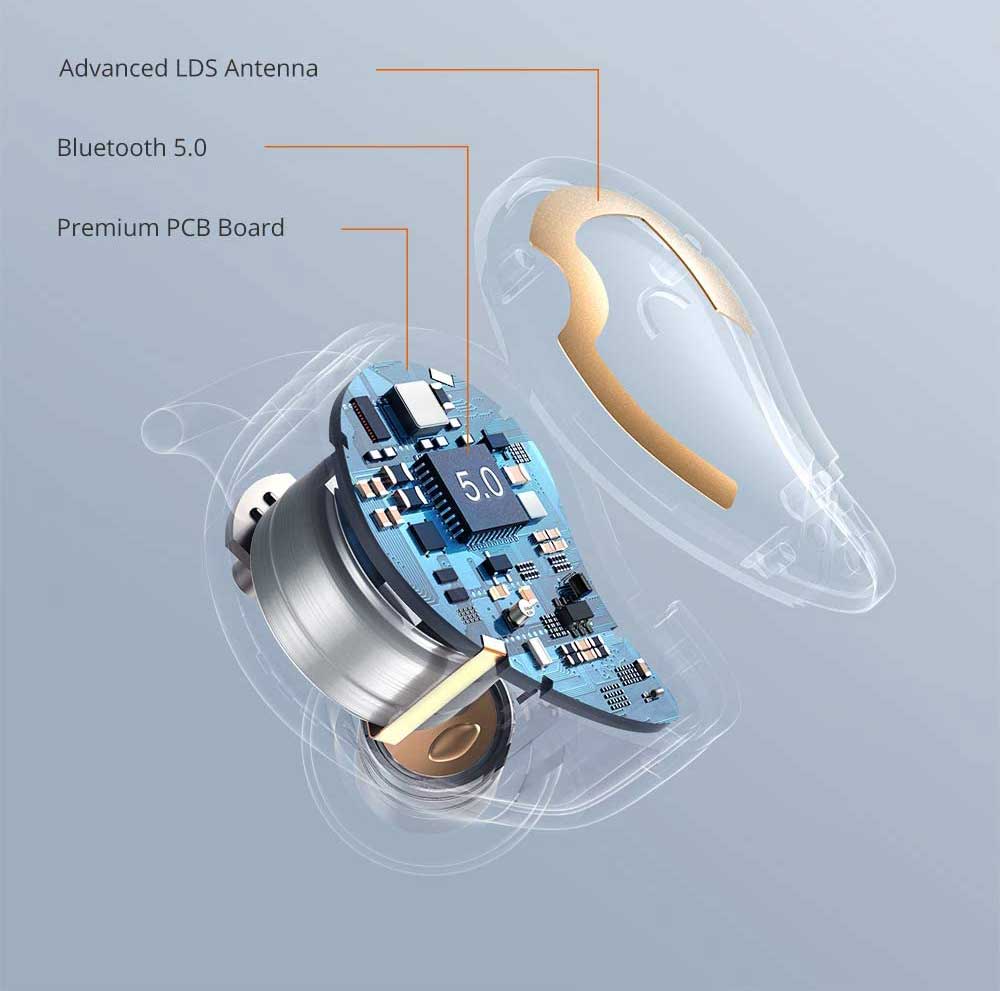

3. LDS アンテナ。
LDS アンテナ技術は、コンピューターを使用して導電パターンの軌跡に従ってレーザーの動きを制御し、成形された 3 次元プラスチック デバイスにレーザーを投影するレーザー ダイレクト ストラクチャリング技術です。 数秒以内に、回路パターンがアクティブになります。 その原理は PCB アンテナに似ていますが、違いは、LDS がアンテナの形状を使用してプラスチック ケースにレーザーを投影し、電気メッキを使用して数秒以内に金属アンテナを形成することです。 LDS アンテナの最大の欠点は、高コストと複雑なプロセスです。 最大の利点は、アンテナをケースの背面に直接配置できるため、アンテナのクリアランス領域が大きく、アンテナ効率が高いことです。 現在、ハイエンドのスマートフォン、スマートウォッチ/バンド、Bluetoothヘッドセットで広く使用されています。
