現在、スマートフォン、タブレット、血糖値モニターなど、数え切れないほどの電子機器のサイズ要件はますます厳しくなり、内部はますますタイトになっているため、コネクタ用のスペースはあまりありません。 したがって、コネクタが小さくなるほど重要になります。 この傾向は、衛星、誘導ミサイル、アビオニクス システムなどの防衛および航空宇宙分野でも見られ、コンパクトさの要件は「小型」コネクタによってのみ満たすことができます。 小型コネクタの需要が高まり続ける中、設計エンジニアは新たな一連の課題に直面しています。 コネクタの設計をプロジェクトの最終段階に進めることはできなくなりました。 マイクロ コネクタには事前の考慮が必要です。 設計者は、パッケージング、耐久性、通電能力、交換可能性など、さまざまな要因を予測する必要があります。
小型コネクタ設計の 7 つの方向
1. 設計の早い段階でコネクタを検討する
「エンジニアは、システム全体の設計に集中しすぎて、コネクタを設計の最後に置く傾向があります」と、製品開発エンジニアリングのディレクターである Mitch は述べています。 「彼らはコネクタがシンプルだと思っているので、To を最終段階に置くことができます。その後、彼らは自分のデザインに行き詰まるのです。」 彼は、設計の最終段階で設計者が急いでコネクタを設計するという話をあまりにも多く見てきました。 多くの場合、設計者は標準外のコネクタを選択して設計を完成させなければならず、コストがかかるだけでなく、納期も遅れると彼は言いました。 このような問題を回避するために、関連する専門家は、設計の早い段階で使用するコネクタを検討し、それらの設計スペースを確保して、それらを中心に設計することを推奨しています。 「『まず、必要なコネクタを決定してください』と言う理由はありません」と当社の製品開発エンジニアである Morley 氏は述べています。
2. スペースの限界を理解する
ミニチュア基板対基板コネクタは通常、厚さが 1 mm 未満ですが、密集したアプリケーションでも一般的に使用されます。 潜在的なパッケージの問題に対処するために、設計者は PCB 上の回路トレースと、コネクタに接続される追加のワイヤを考慮する必要があります。 「ピッチが小さいため、トレースとワイヤをより狭くする必要があります」と、Molex エリア プロダクト マネージャーである Mike Higashikawa 氏は述べています。 また、一部のコネクタ (例: フレックス ケーブル コネクタ) には、前後に反転するオプションがあることに注意してください。 システムを設計するときは、これらの反転方法を考慮する必要があります。 たとえば、裏返しになっているコネクタは、前後に別のコンポーネントがある場合、アクセスしにくい場合があります。 最後に、設計者は、表面実装デバイスが小さなコンポーネントを処理できない場合があることにも注意する必要があります。 場合によっては、これらの問題を解決するために新しい真空ノズルが必要になります。
3.現在の耐荷重を調べる
コネクタのサイズが小さくなると、コネクタの電流容量も小さくなります。 通常、マイクロ コネクタは 200mA ～ 500mA を処理できます。これは、大型の基板間コネクタの電流定格の約半分です。 低い電流容量を補うために、設計者は端子の数を増やす必要がある場合があります。
4. 小規模/マイクロ接続の安定性を考慮する
「設計段階だけでなく、組み立てプロセス中にも、損傷から安全に保つために、これについてアドバイスする必要があります。」 RF アプリケーションのマイクロ コネクタ設計の専門家である Morley は、彼の軍用、宇宙アプリケーションの設計では、テスト段階でコネクタの半分が破壊されたことを思い出します。
そもそもこの問題を真摯に受け止めなければ、コストが押し上げられる可能性があると彼は述べた。 損傷したコネクタには、再構成、改修、およびマーキングが必要です。 より高価な、現場で交換可能なコネクタを交換する必要さえあるかもしれません。そのような変更により、設計時間がさらに 1 ～ 2 週間長くなる可能性があります。
「常に既存のコネクタを優先することに注意してください。これらのコネクタが設計と互換性がない場合は、独自の設計を検討してください。これにより、多くの時間を節約できます」と Morley 氏は述べています。
5. 交換のしやすさを考える
製品の外側が閉じている場合は、外側から交換できるコネクタが必要です。 それ以外の場合は、はんだ付け作業を行う必要があります。
「やればやるほど、溶接などのスキルが向上しますが、システム全体が損傷するリスクが高くなります」と Morley 氏は述べています。
6. コネクタの機能要件を理解する
サプライヤーは、顧客がニーズを完全に表現する必要があります。そうしないと、顧客のニーズを誤解する可能性があります。 これは、カスタム コネクタを製造する必要がある場合に特に重要です。
「コネクタの要件を正確に説明することが重要です」と Story 氏は言います。 「それが不明確または省略されている場合、設計の重要な要件を見逃す危険があります。」
7. 機械的ストレスを考慮する
温度、衝撃、および振動はすべて、インターフェースと回路の間にストレスを生じさせます。 専門家は、これらの力の影響を回避するコネクタを選択する必要があることを示唆しています。
「一部の PCB ボードではんだ接合部がバラバラになっているのを見たことがあります」と Morley 氏は言います。 「コネクタが基板や外部構造にしっかりと取り付けられている場合、コネクタは衝撃や振動の力に耐えなければなりません。さもないと、コネクタに亀裂が生じる可能性があります。」
Morley は、エンジニアが相互接続されたシステムを使用して、取り付け構造と接続ポイント間の応力の蓄積を最小限に抑えることを推奨しています。 「そのようなシステムを提供するサプライヤは数多くあります」と彼は言いました。 「デザイナーはこれに細心の注意を払うべきです。」

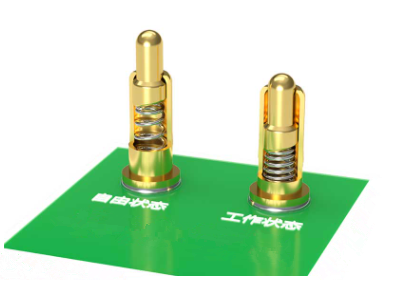

pogopin コネクタ メーカーの供給 - Shenzhen ZZT Precision Electronics Co., Ltd.

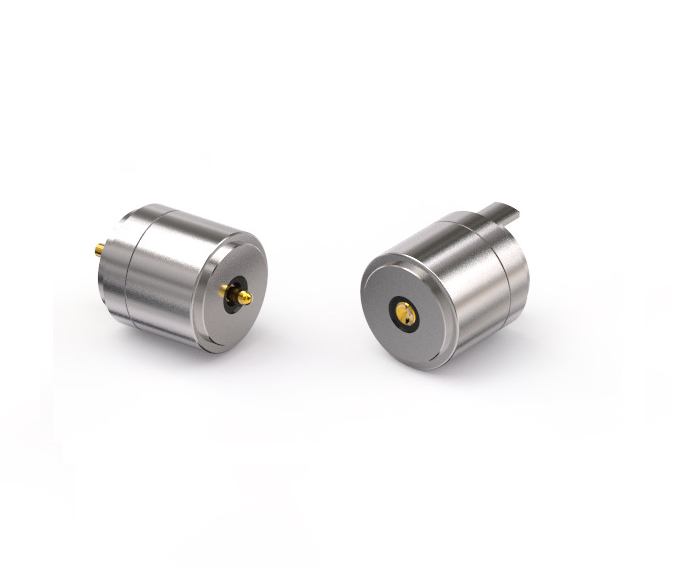

2007年に設立され、R＆D、生産、販売を統合する、主要な要素としての精密接続とコアとしての技術開発を備えたハイテク企業です。 当社の主力製品は、POGO PIN、POGO PIN コネクタ、磁気コネクタ、磁気充電データ ケーブル、および吸着コネクタです。 当社の製品は、スマートウェア、モバイル通信、デジタルカメラ、自動車、医療機器などの分野で広く使用されています。
