ポゴピンコネクタ接点の要件

ポゴピンコネクタ接点の要件

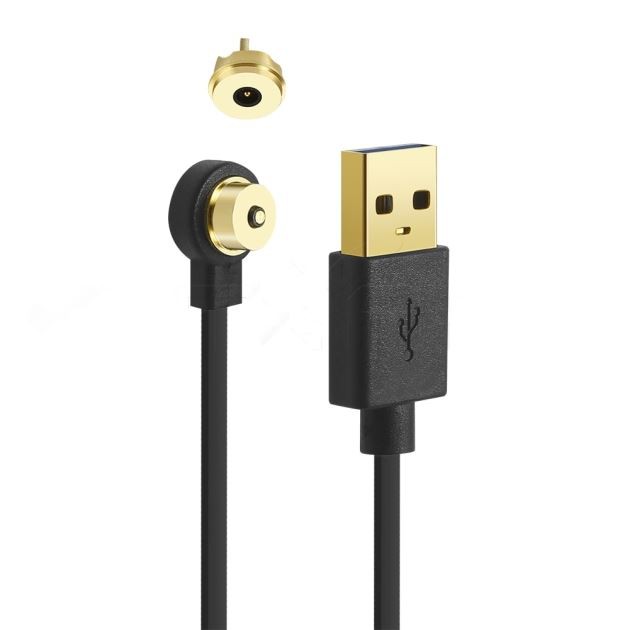

まず、連絡先の終わりの設計要件：

非標準タイプの連絡先です。 これは、完全なマシンのケーブル要件に従って設計されています。 プラグインエンドのサイズ、製品の取り付け形態、外観の方法、およびケーブルの仕様を最初に決定する必要があります。 ケーブルが決まらない場合は、接点番号に合わせて配線穴を設計してください。 配線穴は、太いワイヤゲージワイヤの要件を満たす必要があります。 ワイヤのコアワイヤの直径と溶接カップの内径の比率は、通常0.5〜0.7です。 ワイヤを接続するときの設計原則は、ケーブルコアの直径と接点の接続穴が互いに一致していること、およびワイヤのコアワイヤの直径と溶接の内径の比率が一致していることです。穴は通常0.6-0.8です。

次に、連絡先フォームの要件：

ポゴピンコネクタでは、接点はコネクタの重要な部分であり、その主な機能は信号を送信することです。 コネクタの設計では、接点は嵌合端とテール端の2つの部分で構成されています。 嵌合端は通常、コネクタプラグとソケット間の接触の信頼性を確保するために弾性部品と剛性部品で構成されています。 接点の端は、機器間のケーブル接続、プリントボード間の相互接続、またはケーブルを実現できます。ボードとボード間の相互接続は、ケーブル接続で使用されます。 コネクタの端子端は、溶接線タイプ、圧着線タイプ、圧接タイプ（IDC、無はんだ巻線タイプ、プリント基板に使用）、接触端子接続形態には、直溶接、曲げ溶接、表面実装、溶接不要の圧接式です。
