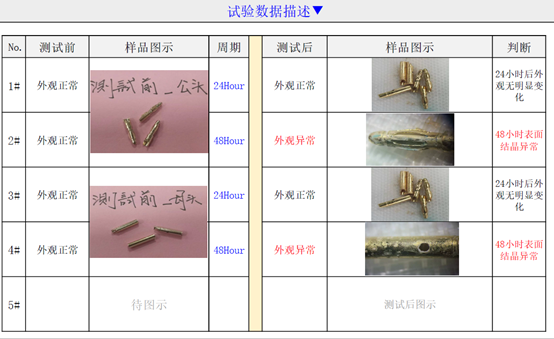

ポゴピン塩水噴霧腐食原理
塩水噴霧試験が自然環境に1時間相当する時間をご存知ですか？
金属材料の腐食の多くは、大気環境で発生します。大気には、酸素や汚染物質などの腐食成分や、湿度や温度変化などの腐食要因が含まれているためです。 塩水噴霧腐食は、一般的で最も破壊的な大気腐食です。
塩水噴霧腐食の原理
塩水噴霧による金属材料の腐食は、主に導電性塩溶液が金属に浸透して電気化学反応を起こし、「低電位金属-電解液-高電位不純物」マイクロバッテリーシステムを形成することによるものであり、電子移動が発生し、陽極として金属が溶解します。 腐食生成物として知られる新しい化合物の形成。 塩化物イオンは、塩水噴霧腐食損傷のプロセスで重要な役割を果たします。これは、強力な浸透能力を持ち、金属酸化物層を金属内部に容易に浸透させ、金属の不動態状態を破壊します。 同時に、塩化物イオンは水和エネルギーが非常に小さいため、金属表面に吸着されやすく、金属を保護する酸化層の酸素を置換し、金属に損傷を与えます。
塩水噴霧腐食試験方法と分類
塩水噴霧試験は、人工雰囲気の促進耐食性評価方法です。 一定濃度の塩水を噴霧します。 次に、密閉した恒温ボックスにスプレーし、一定期間ボックスに入れた後、テストされたモデルの変化を観察することにより、テストされたサンプルの耐食性を反映します。 これは加速試験方法であり、塩水噴霧環境における塩化物の塩濃度は、一般的な自然環境の塩水噴霧含有量の数倍または数十倍であり、腐食速度が大幅に増加し、製品の塩水噴霧試験が短縮されます結果が出るまでの時間。
製品サンプルを自然環境でテストするには1年または数年かかる場合がありますが、人工的にシミュレートされた塩水噴霧環境では、数日または数時間で同様の結果が得られます.
塩水噴霧試験には主に 4 つのタイプがあります。
①中性塩水噴霧試験（NSS）
②酢酸塩水噴霧試験（AASS）
③ 銅促進酢酸塩水噴霧試験（CASS）
④交互塩水噴霧試験

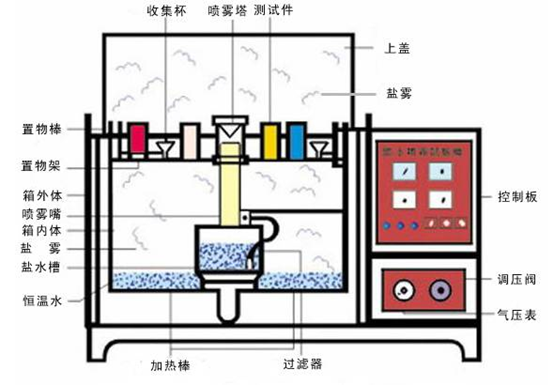

塩水噴霧腐食試験装置
1時間の塩水噴霧試験が自然環境に相当する時間は？
塩水噴霧試験は、自然環境暴露試験と人工的に加速された模擬塩水噴霧環境試験の 2 つのカテゴリーに分けられます。
人工塩水噴霧環境試験は、一定の容積空間を有する試験装置（塩水噴霧試験室）を使用し、その容積空間に人工的な手法を用いて塩水噴霧環境を作り、製品の塩水噴霧耐食性の品質を評価します。 . 自然環境と比較すると、塩水噴霧環境での塩化物の塩濃度は、一般的な自然環境の塩水噴霧含有量の数倍または数十倍になる可能性があり、腐食速度が大幅に増加します。 製品に対して塩水噴霧試験を実施し、結果を得る。 時間も大幅短縮。 たとえば、製品サンプルが自然暴露環境でテストされた場合、腐食するのに 1 年かかる場合がありますが、人工的にシミュレートされた塩水噴霧環境では、同様の結果を得るのに 24 時間しかかかりません。
人工模擬塩水噴霧試験には、中性塩水噴霧試験、酢酸塩水噴霧試験、銅塩促進酢酸塩水噴霧試験、交互塩水噴霧試験が含まれる。
(1) 中性塩水噴霧試験 (NSS 試験) は、最も早く、最も広く使用されている加速腐食試験方法です。 5%塩化ナトリウム食塩水を使用し、溶液のpH値を中性域(6-7)に調整して噴霧する溶液です。 試験温度は35度、塩水噴霧の沈降速度は1～2ml/80cm².hが必要です。
(2) 酢酸塩水噴霧試験 (ASS 試験) は、中性塩水噴霧試験に基づいて開発されています。 溶液のpH値が約3に低下し、溶液が酸性になり、最終的な塩水噴霧も中性塩水噴霧から酸性に変化するように、5パーセント塩化ナトリウム溶液に氷酢酸を追加することです. その腐食速度はNSS試験の約3倍です。
(3)銅塩促進酢酸塩水噴霧試験（CASS試験）は、海外で最近開発された急速塩水噴霧腐食試験です。 試験温度は50度です。 腐食。 その腐食速度は、NSS テストの約 8 倍です。
一般的な環境条件では、次の時間換算式を大まかに参照できます。
中性塩水噴霧試験 24h ⇌ 自然環境 1年
酢酸塩水噴霧試験 24h ⇌ 自然環境 3年間
銅塩促進酢酸塩水噴霧試験 24h ⇌ 自然環境 8年間
