POGOPINの設計と製造プロセス
適切なポゴピンの選び方
1.優れたPOGOPINは、次の3つのポイントを満たす必要があります。
①信頼できる品質
②安定した性能
③要件を満たします。
注文のタイムリーな配達も非常に重要です。 POGOPINコネクタの製造元に問い合わせて調査することをお勧めします。 工場の規模、成功するソリューション、処理装置、生産能力、および研究開発能力はすべて、製品の品質、配送能力、および技術サポートに直接影響します。 Zhongzhengtianは、設計スキーム、大量生産コスト、および業界での商品の配送能力に利点があります。 コミュニケーションのために工場に来る友人を歓迎します。
POGO PINは、3つ、3つ、および4つの原則に従います
問題の1.40％は設計に起因します
フロントエンドのデザインは不合理であり、リアエンドは役に立たない（たとえば、シンブルノズルがプラスチック面よりも高い、PIN針の間隔が不規則であるなど）。
問題の2.30パーセントはコミュニケーションに起因します
初期の段階では、さまざまな技術的要件の伝達が明確でなく、製品の実際の使用も明確ではありませんでした。これは、頻繁な問題の主な理由の1つでもありました（たとえば、RFシンブルが充電のシンブルとして使用されます）ボックス、実際の作業高さが図面と一致しない、中心距離が確認されていないなど）。 お客様の機能要件とアプリケーション範囲を理解し、ポゴピンの仕様とパラメーターをより合理的に推奨できます。
問題の3.30パーセントはプロセスに起因します
製品の組み立てには複数の手順があり、製造工程での不適切な操作（ノズルの損傷、パイプ内の異物、SMTの投げ込みなど）により、POGOPINが不可逆的に損傷します。
ポゴピンの基本紹介
ポゴピンが斜角構造になっているのはなぜですか。ポゴピンのプランジャーの下部は通常、斜角構造になっています。 斜角構造の機能は、ポゴピンが作動しているときに針（プランジャー）を針（チューブ）の内壁に接触させて、電流が主に通過するようにすることです。 ポゴピンの安定性と低インピーダンスを確保するための金メッキ針（プランジャー）と針（チューブ）。
なぜポゴピンは丸頭構造を使用しているのですか？ ポゴピンは通常比較的小さいので、必要な弾力性はそれほど強くありません。 パワーバンクや照明に使用する場合、弾性は400〜500グラム、さらには1〜2キログラムです。 当然、平らにする方が良いです。 、フラットヘッドは接触面積が大きく、その力は接触面の酸化物層を破壊して完全に接触させるのに十分です。 ラウンドヘッドのほとんどは、TWSBluetoothヘッドセットとスマートブレスレットウォッチで使用されています。 最大弾性力は150グラムを超えず（チャージングボックスのシンブルの弾性力は20-35 gfの間）、表面と表面の接触の弾性力が分散され、銅ヘッドホン側のコラムは壊れません。 酸化物層が不十分であるため、接触が不十分になり、接触が不十分になります。 このとき、丸頭構造で点と面を接触させると、弾性力が一点に集まるので、当然、接触ははるかに十分になります。
パフォーマンスパラメータ/パフォーマンスパラメータ
主要なパフォーマンスパラメータ
A.動作電圧：12ボルトDC未満
B.定格電流：1。0アンペア/ピン
C.動作温度：-40度から85度。
D.保管温度：25度プラス/-3度。
E.作業環境の湿度：10％RH〜90％RH
F.耐久性（寿命）：10、000サイクル。
G.接触インピーダンス：最大200オーム @workingstroke
（作業ストローク中：200mOhm / Max）

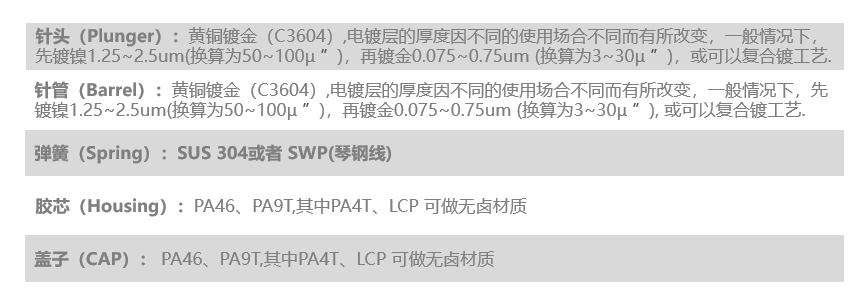

製造プロセス/制造工艺

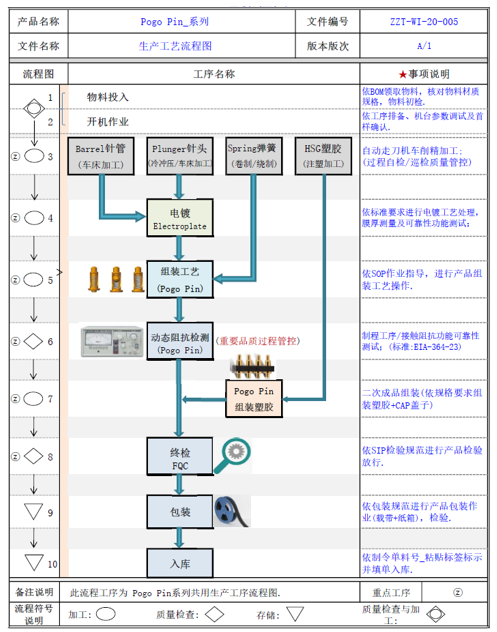

製品の組み立て方法

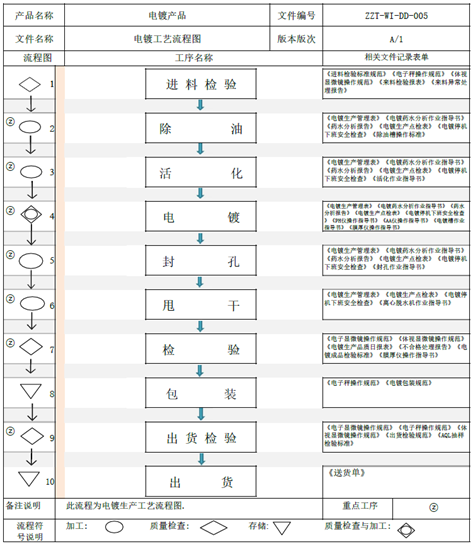

電気めっきプロセスフロー
フロントエンド設計で確認する必要のあるパラメータ
①プリント基板からイヤホン側の銅柱の接触面までの距離（つまり、ポゴピンの作業高さ）を確認してください。
②プリント基板から充電ボックスのプラスチック面までの距離を確認してください（つまり、POGO PINニードルチューブの最大高さ。ニードルチューブはこの高さを超えてはなりません）。
③PIN針の中心と円の中心との距離を確認してください
（SMTパッチ適用中の干渉を防ぐために、後でテーピングするときに帽子のサイズを確認してください）。
④基板のサイズと基板下のスペースを確認してください
（POGO PIN用に最適化および改善されています）。
PS：PCBボードの直径は1.6mmにすることをお勧めします。また、シンブルは、効果が向上し、次の利点があるように、スルーボード構造にすることをお勧めします。①パッチがしっかりしている。 ②針管のスペースが広がり、針の圧迫が多くなり、接触が十分になります。
なぜ針の底を斜角にする必要があるのか：平らにすると、ばねに高い要件を持つばねによって電流が流れ、ばねは非常に薄いため、燃え尽きやすくなります。
