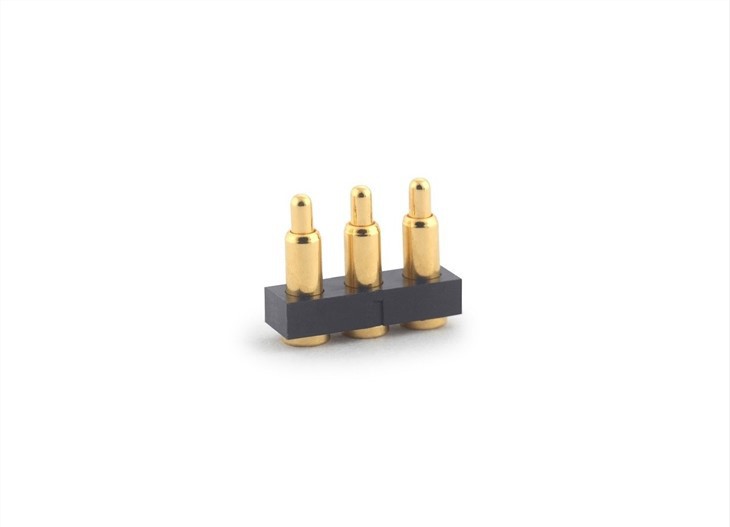

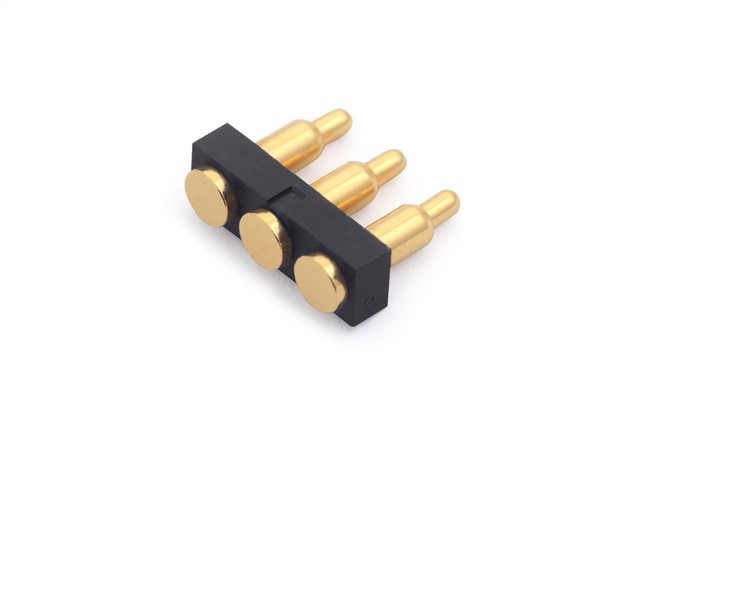

組立ライン用ポゴピン1列3ピン

組立ライン用SMTPogoピン1列3ピン

仕様

ThePogoピン製品仕様は次のとおりです。

1.0の概要

1.1この仕様は、ポゴピンシリーズ製品の一般的な性能パラメータとテスト要件を定義します。

2.0の要件

2.1外観サイズは製品図面の要件を満たしています

3.0材料材料とメッキ

3.1バレルは真ちゅう合金であり、電気メッキ、ニッケルメッキ、金メッキが必要です。 製品の使用状況により、めっき層の厚さが異なります。

3.2プランジャーは真ちゅう合金であり、電気メッキ、ニッケルメッキ、金メッキが必要です。 製品の用途が異なるため、めっき層の厚さが異なります。

3.3スプリングはステンレス鋼SUS304ですが、電気メッキされたピアノ鋼線でもかまいません。

3.4プラスチックは、PA46、PA4T、LCP、PA9Tなどの耐熱性材料です。

4.0パラメータ

4.1動作電圧：12V

4.2連続動作電流：1.0A

4.3耐用年数：10000回

4.4使用温度：-25℃〜﹢ 75℃95％RHMax。

4,5保管温度：-40℃〜﹢ 85℃95％RHMax。

5.0電気的性能

5.1接触抵抗：動作点での接触抵抗は& lt; 30mohmです。

5.2耐電圧：500VACで1分間、最大漏れ電流は0.3mAです。

6.0機械的特性

6.1正の力、作動点が30gfを超える

6.2耐久性ばね力の20,000倍が範囲内にとどまる

7.0環境パフォーマンス

7.1耐熱性260℃、6分後の変色や​​水ぶくれはありません。

7.2一定の温度と湿度95％RH、60℃、接触インピーダンス& lt; 200mohm後の96時間の一定の温度と湿度のテスト、外観の損傷なし。

7.3塩水噴霧試験5％塩溶液は、48時間腐食がありません。

7.4はんだ付けスズ試験245±5℃、時間2〜3秒、湿潤面積が95％を超える。

PCB端子用のポゴピンコネクタ適用

バッテリースプリング式SMTポゴピンコネクタサプライヤーとして、高電流充電用のSMTポゴピンがアダプター、回路プログラム、HMIソリューション、PCBボードの設計に適用されます。

OurSMTポゴピンデザイン

どのように我々が行う：

1.2つのよく組織された自社ブランド監査工場

2.38の高度な旋盤ラインと12の高品質デジタルマシン

3.毎年世界中で100を超えるクライアントと1000の注文

4.6インラインQICと12の最終QC、すべてのステップを注文として管理

5.136人の熟練労働者、15人の経験豊富な生産ワークショップマネージャー

6.12プロのセールスマネージャー、7 * 24時間サービス

私たちの能力

■ポゴピン1.3KKpcs /日;

■新部品300KSets / M

■フィクスチャーパーツ10KSets / M

■精密部品100KKpcs / M

スプリングコンタクトピンに関する品質保証システム

サービス顧客

現在、当社の製品は、スマートウェアラブル、TWS Bluetoothヘッドセット、Bluetoothスピーカー、スマートホーム、スマートフォン、5G通信、医療機器、ポータブル電子製品などの製品分野で成功裏に広く使用されています。

信頼できる信頼できるポゴピン製造！ Good-Linkテクノロジーは、コネクタのリンクを改善します。
