POGO PINは、非常に一般的に使用される電子コネクタです。その基本的な構造は、旋回管、旋回針、および圧縮ばねから成り立っています。針管の口は針管の中に針を保つために圧着され、接触力は針とドッキング部品の間の電気的な接続を確立するためにスプリングによって提供される。私は多くの人々がPOGO PINがどのように溶接されているかを知らないと信じています。

バネ搭載ポゴピンPcb

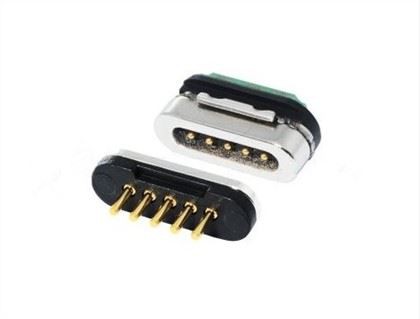

POGO PINの使用中、男性と女性の端部がドッキングされ、ポゴピンは一定のストローク(圧縮量1.0mm、弾性力70g±20g)を圧縮する。電源を入れ、信号を送信して、さまざまな機能を実現できます。Pogo PinはPCB上ではんだ付けして固定したり、製品構造上で修正したりすることができ、プロの設計エンジニアが問題を解決する必要があります。

バネ搭載ポゴピンPcb

POGOPIN春のシンブル、品質、量の生産で10年の経験。製品の品質を確保するためには、各加工リンクの詳細を非常によく制御する必要があります。私たちが作り出す春のシンブルは、常に最先端を維持し、いくつかの有名な国内外の企業がコネクタサプライヤーとして認識され、良い評判を確立しています。

バネ搭載ポゴピンPcb

針管とPCB基板を含むPCB基板とPOGOPINコネクタを接続するために使用される構造は、PCB基板の上部の中央に取り付け穴が開き、ニードルチューブは取り付け穴の内側に配置され、針管の内側には接続構造が設けられており、 接続構造は、ばねと針シャフトから成ります。この種のPCB基板をゼロの作業高さとPOGOPINコネクタで接続するための構造は、バネの弾性を介して、POGOPINコネクタがPCB基板に接続されると、ピンシャフトを内部に押し込み、スプリングを圧縮し、PCBボードが平らに保たれてゼロの作業高さを達成するように、 POGOPINコネクタがPCB基板から分離されると、針シャフトはスプリング力の作用の下で針管の内側から突き出て、練習性を向上させることができます。

バネ搭載ポゴピンPcb

ポゴピンポゴピンはPcbにどのように取り付けられていますか?

まず、表面実装

ポゴピンは通常安定した方法で設置され、針管の底部は平底設計であるため、垂直または水平パッケージを使用できるため、PCBでのはんだ付けが容易になります。また、いくつかの針は端にピンを見つけるので、オフセットがなく、より良く動作します。

第二に、ストレートはんだテールの取り付け方法

簡単なはんだ付けのための普通のプラグインパッケージ。また、テールエンドプラグインパッケージを使用することが多く、ポゴピンメーカーはスペース利用の面でより多くのオプションを提供します。

第三に、フローティングインストール

主に、溶接圧力のない接続に適したダブルヘッド複動設計を採用しており、エンジニアは双方向のボード間接続を行う際により多くのスペース柔軟性を持つことができます。

上記の点は、今日あなたに推奨ポゴピンスプリングシンブルのいくつかのインストール方法です。ポゴピンスプリングシンブルのための他の多くのインストール方法がありますが、我々はまだ私たちの実際の状況に応じて選択する必要があります。
