はんだ付けポゴピンを使用する大きな利点の 1 つは、特定の製造ニーズを満たすようにカスタム設計できることです。エンジニアは、回路基板の要件に基づいて、ポゴピンの長さ、直径、その他のパラメーターを指定できます。このレベルのカスタマイズにより、ピンが残りのコンポーネントと互換性があり、信頼性の高い電気接続が提供されます。

solder up

ポゴピンをはんだ付けすることのもう 1 つの利点は、高速信号を処理できることです。これらは、RF テストや信号調整などの高周波アプリケーションで一般的に使用されます。ポゴピンは 2 点間の直接接触を提供するため、信号にノイズや干渉が発生する可能性がある従来のテストリードよりもはるかに高速です。

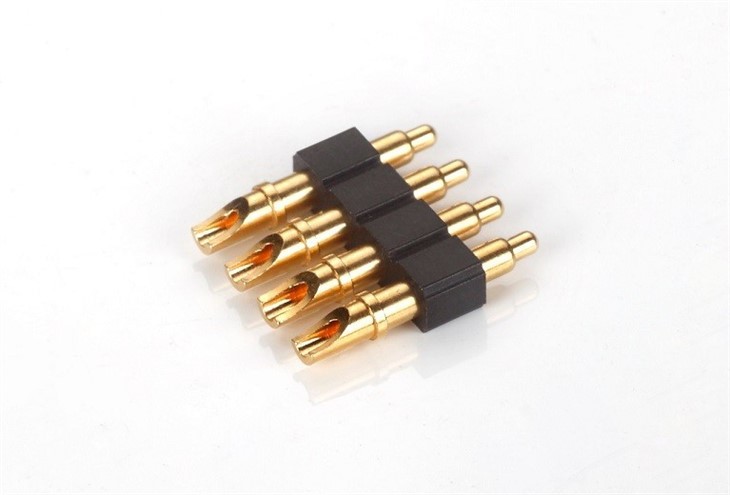

Solder-cup Pogo Pin

ポゴピンのはんだ付けプロセスには、ソケットに挿入される小さなバネ仕掛けのピンが含まれます。ピンは、圧力が加わると圧縮されるスプリングによって所定の位置に保持され、ピンが回路基板に接触できるようになります。ピンは真鍮などの高温に耐える素材で作られており、腐食を防ぎ導電性を向上させるために金の層でコーティングされています。

Pogo Pin Connector for soldering

結論として、はんだ付けポゴピンは電子デバイスの製造において不可欠なコンポーネントです。従来のピンに比べて、迅速な取り付け、優れた安定性、強化されたカスタマイズオプションなど、多くの利点があります。電子機器がより高度で複雑になるにつれて、高速および高周波アプリケーションの需要が高まるにつれて、はんだ付けポゴピンの使用が今後数年間で増加すると考えられます。

Solder-cap Pogo Pin for soldering

製品説明

ポゴピン OEM コネクタは、ばね仕掛けのピンを使用して嵌合面と接触するタイプのコネクタです。これらのコネクタは、携帯電話/ラジオ、バーコードリーダー、医療機器などのさまざまな用途に使用されています。

メタバース

スマートホーム

スマート医療用電子機器

長期間にわたる保護

きれいで健康的な空気があなたの家を飾ります

当社には豊富な実務経験を持つ15名からなる高品質なエンジニアリング設計チームがいます。このうち、2 名が大学院の学位を取得し、10 名が学部の学位を取得し、3 名が短期大学の学位を取得しています。

当社は、プロジェクトごとにプロジェクトチームを設置し、チームリーダーがプロジェクトマネージャーに直属し、プロジェクトに対する最高の決定権を持つプロジェクト責任制を採用しています。

研究開発

当社は20件の外観特許と8件の実用新案を含む28件以上の特許を申請しており、現在「国家ハイテク企業」の認証を取得しています。

生産技術

先進的な製造設備を導入し、生産の細部に至るまであらゆる生産工程を厳密に管理しています。により、より迅速かつ効率的に顧客に製品を提供できるため、製品開発サイクルが大幅に短縮されます。

技術的な利点

当社では、素材の旋削加工から表面コーティング処理まで、設計・開発、生産・加工、電気めっき、組立を一貫して行っており、最終製品の組立、信頼性試験、梱包までを単独で行うことができます。

技術仕様

当社ではデジタルシミュレーション解析技術を保有しており、設計段階で仮想製品に基づいて解析・検証を行い、設計上の問題点を事前に発見します。製品設計の完了後、実験による検証の数を最小限に抑えるために、製品に対して必要な仮想シミュレーションを実行します。デジタルシミュレーション解析には次の利点があります。1. 製品の品質を向上させる。 2. 製品開発サイクルを短縮します。 3. 製品開発コストを削減します。

Solder-cap Pogo Pin Connector for soldering
