高電流 10A-15A ピン コネクタ

高電流 10A-15A ピン コネクタ 構造技術要件:
1. コネクタには、オス、メス、およびオスのソケットが含まれます。 コネクタタイプは2Pで、基準ピン間隔は4.2mmです。

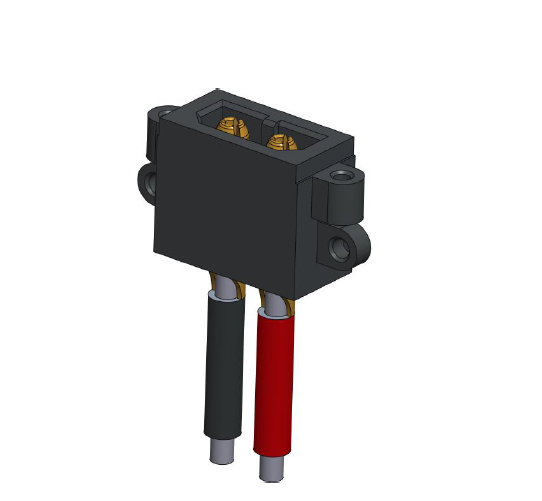

2.オスヘッドの外部構造には、4つのネジ穴があります。 サイズ要件は、下の図に示されています。 オスヘッドは、18# AWG シリコンワイヤーの溶接をサポートしています:
3.メスヘッドの端はゴムで覆われるように設計されており、ゴム引きヘッドの後端の長さは5mmを超えません。 メスのヘッドは 18#AWG シリコン ワイヤの溶接をサポートします。
1. メスヘッド 2. オスヘッド 3. オスヘッドシート 4. オス・メスヘッドに対応した逆挿入防止構造、プラスチックシェルプラスに刻印
5.オスシートプラスチックシェルのサイズは図のとおりで、ピンタイプは18#AWGシリコンワイヤーの溶接もサポートしています。
6. 必要な挿入力の範囲: 抜去力 1~2kg、挿入力 2~4kg;
全長20mm以下

電気技術要件:
1.連続電流12〜15A、瞬時電流25〜30A;
2. 使用電圧 250V 以下、耐電圧 1500V 以上。
3. 接触抵抗 0.8mΩ以下、絶縁抵抗 500MΩ以上;

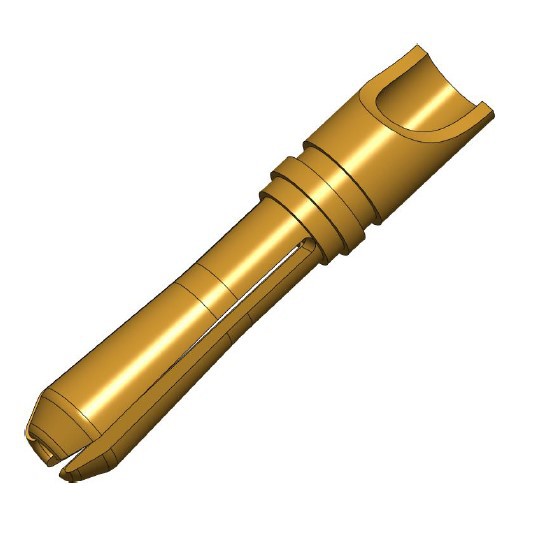

4.銅部品の表面は金メッキ2Uで、耐用年数は1000回以上です。
5. 最大 18# AWG までのワイヤ ゲージをサポートします。
6. 温度耐性範囲 -25 ~ 120 度;
7. 難燃性グレード UL94-VO、RoHS 準拠。

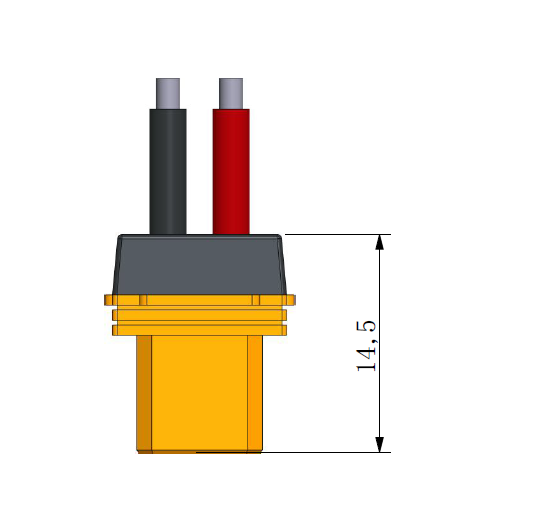

オスヘッド φ1,4 銅片 6,2 メスヘッド シリコンワイヤー オスヘッドシート 8,4 封入後長さ 5mm 以下。 全長 15mm以下 N

スプリングシンブルの大電流は60Aに達し、特別な構造も数百アンペアに達します。 私たちは、製品の革新的な設計と、市場と顧客のニーズへの対応に取り組んできました。 私たちは、大電流充電モジュールと、ポゴピンをコアとするカスタマイズされた大電流充電ソリューションの研究と探求を決して止めませんでした。 安全で信頼性の高いポゴピン充電接続ソリューションを提供するために、優れた製品設計機能、構造シミュレーション機能、および完全なポゴピン信頼性テスト機能を備えています。

ポゴ ピンの高電流範囲は、一般に 5A 以上を指します。 市場の需要の変化、多様なアプリケーション シナリオ、およびより高速な充電速度の必要性に伴い、大電流充電用のポゴ ピンの設計とアプリケーションには課題が増えています。 2010年には、伝送電流が30Aの最初のポゴピンが開発されました。

今や、生活の一部ともいえる移動手段や長距離移動、商品の配送のために車を購入する人が増えています。 人々はますます多くの時間を車内で過ごすようになり、車内で携帯電話を使用してビデオを見たり、コンピューターの電源を入れたりすることもあります。 人々が車内に長く滞在するため、カーチャージャーは携帯電話、ラップトップ、その他のオフィス機器を車内で充電できます。 当然のことながら、それは充電の宝物と同じくらい重要であり、すべての車の所有者にとって不可欠で重要なアクセサリーです。
