ポゴピンタイプと榴散弾コネクタの違い

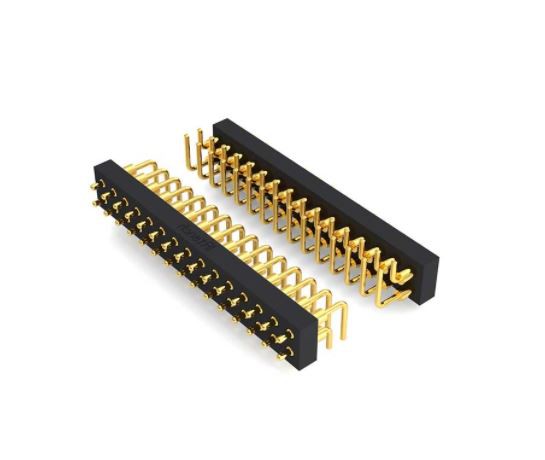

一般的に使用されるバッテリーコネクタには、ポゴピンタイプとシュラプネルタイプの2つの形式があります。 携帯電話で広く使用されているバッテリーコネクタはシンブルタイプであり、シュラプネルタイプのバッテリーコネクタと比較して以下の利点があります。

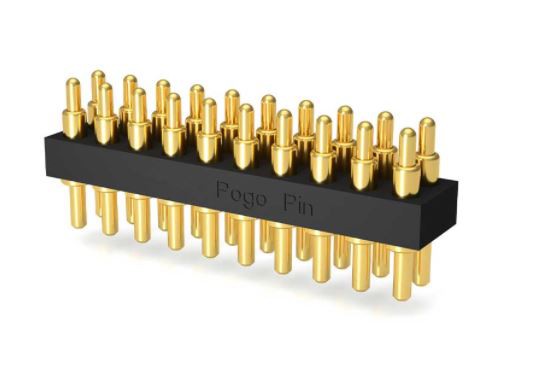

ポゴピン型コネクタと同サイズの榴散弾型コネクタを比較すると、圧縮量が大きく、接触が安定しています。 ポゴピンタイプのバッテリーコネクタは、スプリングタイプのコネクタよりも効果的な圧縮量があり、接触の安定性を確保します。
同量の圧縮を使用するシンブルタイプおよびシュラプネルタイプと比較して、シンブルタイプのコネクタはPCBボードスペースを占有しません。 作業位置が4mm、圧縮が1mmの場合、ポゴピンタイプのコネクタはPCBボード上で占めるスペースが少なくなります。 本体の厚みを薄くし、小型化することが可能です。
圧縮しても、シンブルコネクタの接点位置は変化しないため、安定した接続点を維持し、安定した電気的性能を得ることができます。 指ぬきタイプは2万回、榴散弾タイプは5000回です。 ポゴピンタイプのバッテリーコネクタの耐久性は、榴散弾タイプよりも強力です。 プラスチックジェルの形状やポゴピンの組み合わせも自由に設定できるので、デザインの自由度がより際立ちます。
上記の比較分析により、ポゴピンタイプのコネクタには、シュラプネルタイプに比べて多くの利点があります。PCBボードのスペースを最大限に活用できます。 シンブルタイプのコネクタは、以前のシュラプネルコネクタと比較して安定している高い初期接触圧力を確保できます。 接触圧力; シンブルタイプのコネクタは、スプリングタイプのコネクタよりも寿命が長くなります。 高度な設計の自由度。 将来の新しいモデルの設計では、バッテリーコネクタはすべてシンブルタイプのバッテリーコネクタにすることをお勧めします。
