一般的に使用されるバッテリー コネクタには、ポゴ ピンとシュラプネル コネクタの 2 つの形式があります。 携帯電話で広く使用されているバッテリー コネクタはポゴ ピンです。 スプリングタイプのバッテリーコネクタと比較して、どのような利点がありますか? 破片よりもポゴピンの方が優れているのはなぜですか?
同サイズのシュラプネル型コネクタに比べ、ポゴピンコネクタは圧縮量が大きく、安定した接触が得られます。 ポゴピンバッテリーコネクタはシュラプネルタイプよりも有効な作動圧縮量があり、接続の安定性が確保されています。
圧縮量が同じであるポゴ ピンと破片タイプを比較すると、ポゴ ピン コネクタは PCB ボード スペースを占有しません。 4mm の作業位置と 1mm の圧縮により、ポゴ ピン コネクタは PCB ボード上のスペースを節約します。 ボディの薄型化・小型化が実現できます。

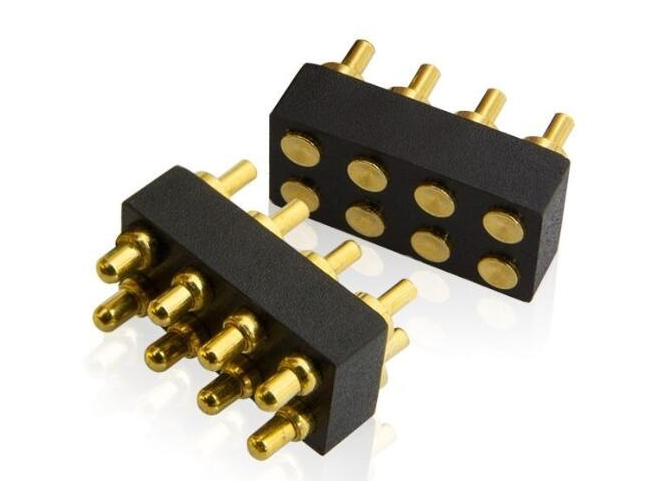

圧縮すると、ポゴピンコネクタの接点の位置が変わらないため、安定した接続点を維持し、安定した電気的性能を得ることができます。 ポゴピンは 20,000 回、榴散弾タイプは 5,000 回です。 ポゴピン充電コネクタの耐久性は、破片タイプよりも強力です。 プラスチックゲルの形状やシンブルの組み合わせが自由に設定できるので、デザインの自由度がより際立ちます。
