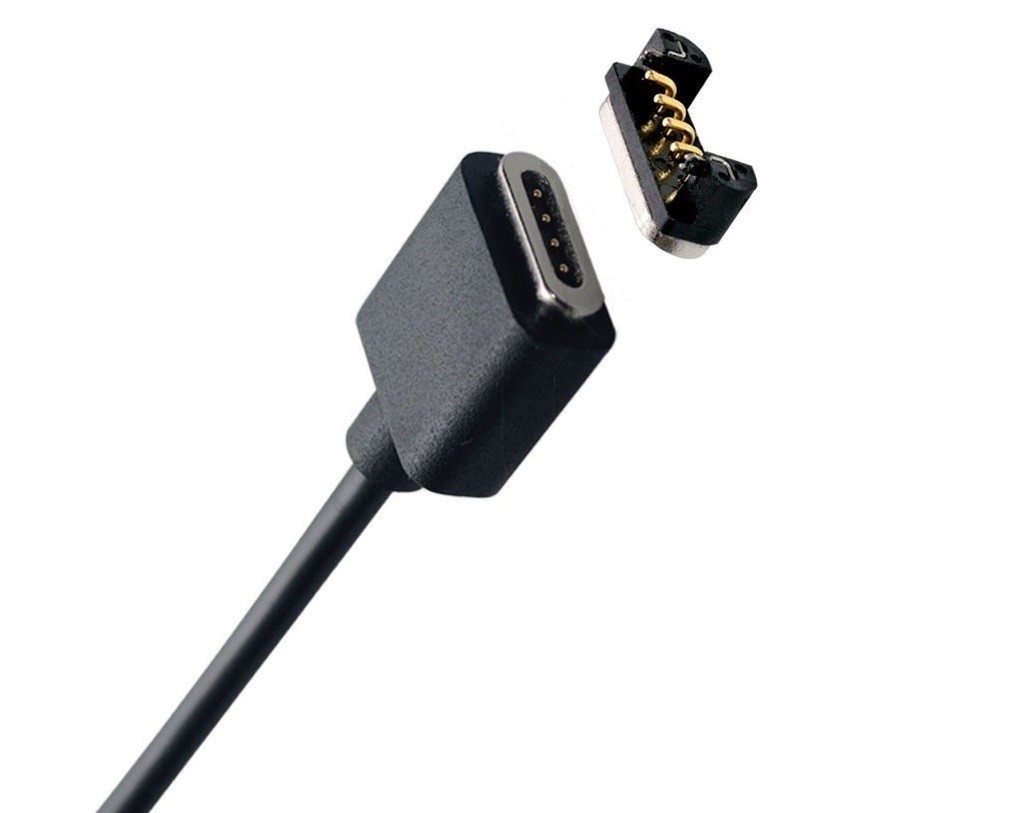

ポゴピン磁気コネクタとは何ですか？
ポゴピン磁気コネクタは、磁石コネクタ、磁石コネクタ、磁気コネクタ、磁気コネクタ、磁石充電ヘッドなどとも呼ばれます。 主にポゴピンと磁石で構成され、電子機器に広く使用されているコネクタです。 コネクタ。 磁石と磁石の接触・吸引の構造設計は吸着力が大きく、小型構造物や軽量・薄肉製品に適しています。
磁気コネクタには、オスエンドアセンブリと、オスエンドアセンブリと同軸にできるメスエンドアセンブリが含まれます。 オスエンドアセンブリは、第１の外輪ゴム部品、第１のリングゴム部品、第１のリング磁石、および２つのオスＰＩＮピンを含む。 第１のリング磁石は、外輪ゴム部分と第１の内輪ゴム部分との間に配置され、２本の雄ＰＩＮ針が第１の内輪ゴム部分を通過する。 メスエンドアセンブリは、第２の外輪ゴム部品、第２の２つの内輪ゴム部品、第２のリング磁石、および２つの雌ＰＩＮピンを含み、第２のリング磁石は、第２の外輪ゴム部品と第２の内輪との間に配置される。ゴム部と内輪ゴム部2個がメスPIN針を通過し、第1リング磁石が第2リング磁石に対応し、第2リング磁石の反対側の端が反対の極性になります。 2本のオスPIN針は2本のメスPIN針に対応し、メスPIN針の一端にはオスPIN針挿入用の止まり穴があります。
従来の磁気コネクタは、絶縁体、複数の端子、および絶縁体上に配置された磁性体を含む。 絶縁体の前面には合わせ面があり、合わせ面は絶縁体を貫通するいくつかの端子スロットと並んで配置されています。 本体の合わせ面に間隔を置いて配置された各端子スロットには、端子の周りに配置されたU字型スロットの円が設けられています。 磁性体に対応する絶縁体の収納スロットはＵ字型のブロックであり、磁性体は本体に収納されている。 収容タンク内。 この種の構造設計の磁気コネクタは、構造が大きく、プロファイルが高く、吸引力が小さい。 一部の小型構造物には適さず、軽量で薄い製品には適していません。
