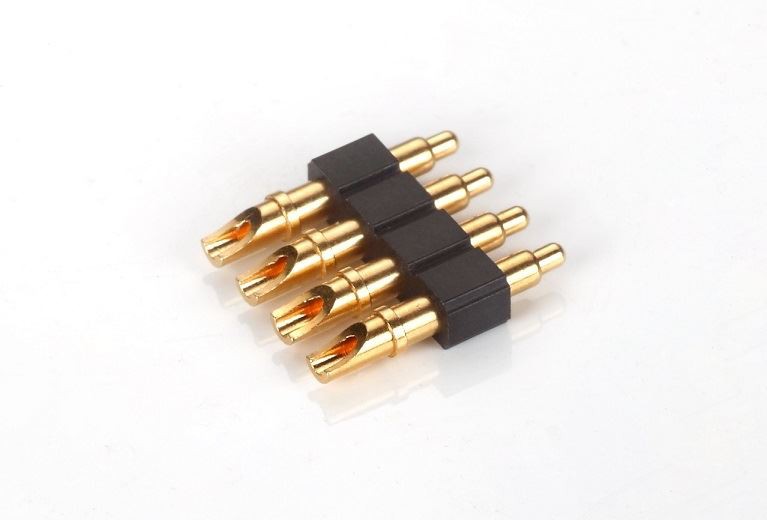

ポゴピンメスコネクタの溶接技術
メスコネクタのサイズが小さいため、ポゴピンコネクタインターフェースの4つのピンは一般にはんだ付けが難しく、はんだ付け中にピン間の距離が近すぎると、2つのピンが誤ってはんだ付けされる可能性があります。 このような状況に直面した場合、はんだ付けする前にフラックスを使用してはんだ接合ピンを拭くことができます。 フラックスは後から拭き取りにくいので、貼りすぎないように注意してください。フラックスの役割は、はんだ付けをスムーズにするだけでなく、はんだ付け時にUSBポートが動きにくいという影響を修正することです。
フラックスを塗布した後、はんだごてを使用して、各はんだ接合部のスズを洗浄します。 目的は、過剰なスズが誤ったはんだ付けを引き起こすのを防ぐことです。 このとき、はんだ接合部の表面にはわずかなスズしか残っていません。
次に、ポゴピンメスコネクタをパッドに置き、そっと位置合わせ位置に置きます。 置いた後、はんだごてでピンを軽く押します。 数秒後、はんだ付けできます。
ポゴピンメスコネクタを溶接するときは、メスソケットのピンが無理に曲がりやすくなるように、操作力が強すぎないように注意してください。パッドが不均一になり、メスが発生します。シートを溶接するときの溶接または仮溶接。
最終溶接が完了したら、マルチメータを使用してダイオードを測定し、溶接が良好かどうかを確認する必要があることに注意してください。 たとえば、ピンの緩みや誤ったはんだ付けがあるかどうか、および何らかの現象がある場合は、はんだ付けを繰り返す必要があります。
