ポゴ ピン コネクタの取り付け方法
スプリング式コネクタをデバイスに適用することを検討している場合、ポゴピン コネクタを使用するのに適した取り付け方法はどれか疑問に思うはずです。 この記事では、すべてのオプションの違いについて説明し、長所と短所を分析して、最も適したオプションについて意見を述べます。
具体的な質問がある場合は、直接お問い合わせください。専門のエンジニアが最適なアドバイスを提供します。 お客様の仕様やニーズに応じて、当社のエンジニアがコストを考慮した最適な設計を提案します。
はんだ付けによるコネクタの取り付け方法は？

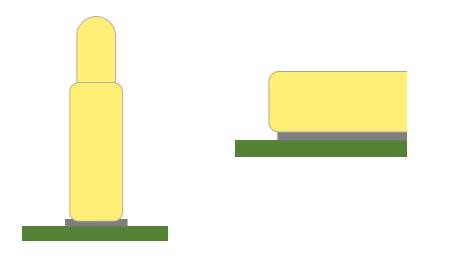

1. 最初の最も簡単な方法は、ハンダ ペーストを使用してコネクタをブリキ プレートに固定することです。 これは最も簡単な方法ですが、通常はお勧めしません。
一般的に言えば、この方法は安定性が低く、プローブは振動干渉と圧力によりブリキ板から離れます。

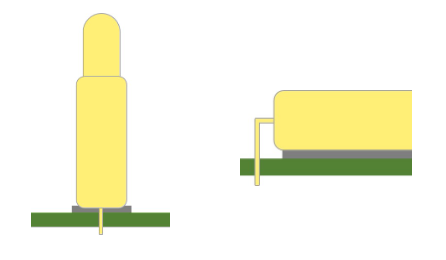

2.ポゴピンをテールに挿入することにより、大きなコンポーネントをプリント回路基板に固定するために、より一般的に使用されます。テールは、テールによってプリント回路基板に固定されます。
このようにして、単一の針は余分な支持点を持ち、より安定します。
3.方法は、ゴム製のコアを三脚で使用し、最初に回路基板に安全に取り付けてから、はんだペーストまたは圧力でブリキ板にポゴピンを取り付けることです。
この方法はほとんどの状況に適しており、ある程度の安定性がありますが、コストの問題を考慮することをお勧めします。

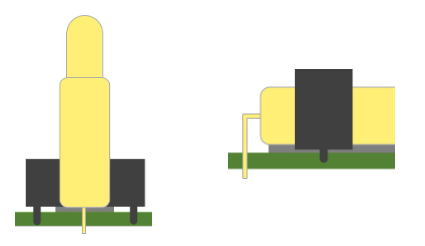

4. 2番目と3番目の方法を組み合わせて、最初に回路基板にゴムコアを固定し、次にポゴピンコネクタをテールに取り付けて基板に固定します。
これは、コネクタを取り付けるための非常に安全な方法であり、コネクタの安定性と耐久性を高めます。 無制限のコストを考慮する場合は、このインストール方法をお勧めします。
