スプリングポゴピンコンタクトの作り方
今日、スプリングシンブルメーカーは、集積回路（IC）をテストするために使用されるテストソケットに組み込まれているスプリングコンタクト、ICの端子（リード）プリント基板（PCB）のパッドやパソコン（PC）などの電子製品内部のPCBに電気的に接続され、携帯電話はCPUなどのIC端子に電気的に接続され、接点と端子。 それで、それはどのようなものですか？ 次に、&＃39; sを見てみましょう。
この種のスプリングコンタクトは、PCBとICをテストするためのソケットのコアコンポーネントであるICの端子を電気的に接続する機能を備えています。 既存のばね接点は、ばねの外径を最小化するのが困難です。 外径0.2mmのばね接触を行うために、ばねの線径と上下の接触ピンの形状とサイズが非常に小さくなります。 現在の技術レベルでは、処理と組み立てが困難です。 そのため、大量生産では品質に問題があり、非常に小さいピッチでは高価すぎる接点の構造に制限があります。 ポゴピンは、電流を流して信号を送信する一種のハードウェアです。 多くの友人はそれを信号ピンとも呼んでいます。 伝導機能の力を実感できます。 そのほとんどがポゴピン針を介して銅壁に斜め下向きに接触しており、ポゴピンシンブルスプリングは少量の支持があります。重力が高いため、銅スリーブの内壁は滑らかである必要があります。 ポゴピンは、耐食性、安定性、耐久性に優れています。 では、メーカーが製造したポゴピンの組成はどうなっているのでしょうか。

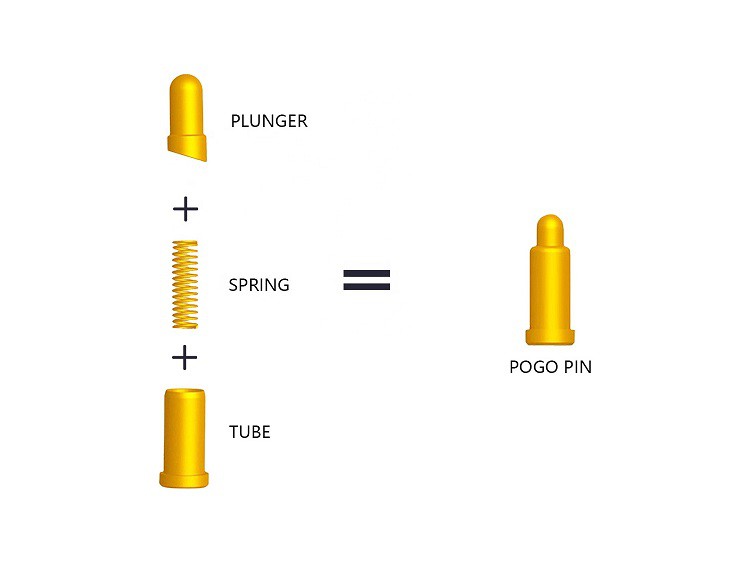

ポゴピンは、針軸、ばね、針管の3つの部分をリベットで留める精密機器を使用し、リベットで留めてプリロードすることによって形成されるスプリングタイプのプローブです。 内部構造は精密スプリング構造です。 ポゴピンメーカーの製造工程では、表面に金メッキを施し、防食機能、機械的性能、電気的性能などを向上させます。針先には鋭利な針、爪型の針、丸みを帯びた針があります。針、ナイフ型針など。特殊で精密な構造のため、精密コネクタに広く使用されており、コネクタの重量と外観を大幅に削減し、スマートデバイスをより精巧で美しいものにすることができます。
ポゴピンは現在、多くの産業で使用できます。 電子機器の普及、特に携帯端末機器の普及により、多くの製品がポゴピンと切り離せなくなりました。 たとえば、携帯電話内で信号を受信するために使用されるアンテナは、携帯電話の信号伝送デバイスとして使用します。 その利点は、強力な干渉防止能力と低インダクタンスです。 携帯電話で使用されているポゴピンに加えて、スマートウォッチ、スマートブレスレット、スマートシューズ、ロケーター、Bluetoothヘッドセット、ランドセル、その他の製品など、多くのウェアラブルデバイスで見られます。 これらに加えて、ポゴピンは、スマートホーム、医療機器、産業機器、ドローン、スマートロボット、カーナビゲーション、軍事通信、航空宇宙、およびその他の科学技術分野でも広く使用されています。
上記の内容は、スプリングコンタクトの製造方法の詳細な紹介です。 上記の内容がこの点を理解するのに役立つことを願っています。
