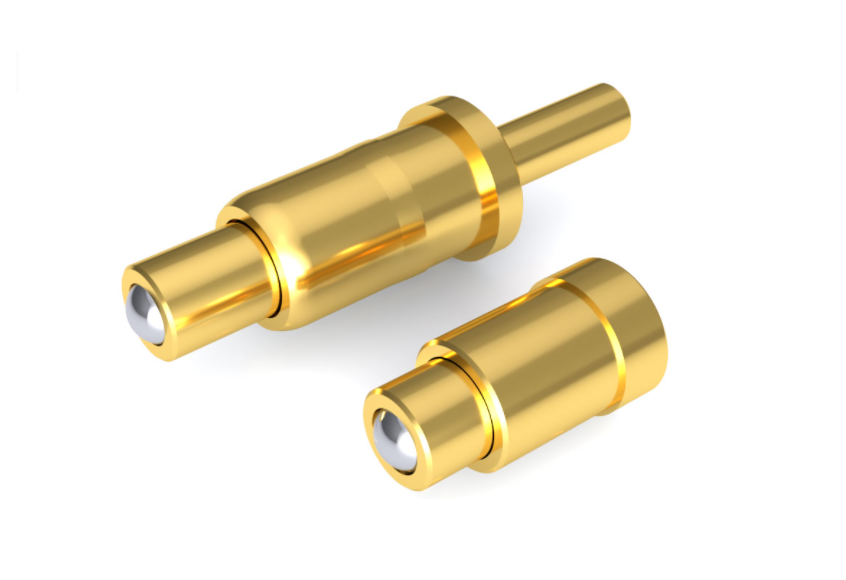

ディップスプリング式ポゴピン
デュアルインラインパッケージポゴピン（英語：デュアルインラインパッケージ）は、DIPパッケージまたはDIPパッケージとも呼ばれ、DIPまたはDILと略され、集積回路のパッケージ化方法です。 集積回路の形状は長方形です。 側面には、ポゴピンヘッダーと呼ばれる2列の金属ピンが平行に並んでいます。 DIPパッケージのコンポーネントは、プリント回路基板のメッキされた貫通穴にはんだ付けするか、DIPソケットに挿入することができます。
ディップスプリング式ポゴピン
DIPポゴピンパッケージCPUチップには、DIP構造のチップソケットに挿入する必要のある2列のピンがあります。 もちろん、同じ数のはんだ穴とはんだ付けのための幾何学的配置を備えた回路基板に直接挿入することもできます。 DIPでパッケージ化されたチップは、ピンの損傷を防ぐために特別な注意を払ってチップソケットに抜き差しする必要があります。 DIPパッケージ構造フォームは、多層セラミックDIP DIP、単層セラミックDIP DIP、リードフレームDIP（ガラスセラミックシーリングタイプ、プラスチックパッケージ構造タイプ、セラミック低融点ガラスパッケージタイプを含む）です。
ディップスプリング式ポゴピン
一般的に使用されるDIPパッケージはJEDEC規格に準拠しており、2つのピン間のピッチ（ピッチ）は{{0}}。1インチ（2.54 mm）です。 2列のピン間の距離（列間隔、列間隔）はピンの数によって異なり、最も一般的なのは0。3インチ（7.62 mm）または0。6インチ（15.24 mm）です。 ）。 その他のあまり一般的ではない距離は、0。4 "（1 {{2 0}}。16mm）または0。9"（22。86 mm）です。パッケージのピッチは0。07"（1.778mm）で、行間隔は0.3"、0.6 "、または0.75"です。
旧ソビエト連邦および東ヨーロッパ諸国で使用されているDIP-ポゴピンパッケージは、JEDEC規格にほぼ近いものですが、メートル法の0 .1インチ（2.54 mm）の代わりに2.5mmピッチを使用しています。
DIPパッケージのピン数は常に偶数です。 {{0}}。3"の行間隔では、8〜24ピン数がジョイントであり、4または28ピンのパッケージが時々見られます。ジョイントピン数は、行の場合は24、28、32、または40です。間隔は0.6インチで、36、48、または52ピンのパッケージも利用できます。Motorola68000やZilog Z180などのCPUのピン数は64で、これは一般的に使用されるDIPパッケージの最大ピン数です。
