「見た目」から「内面」まで、TWSヘッドホンの構成を総合的に整理
TWSイヤホンは、現在の家電市場で非常に人気のある製品です。 携帯電話ブランド、従来のオーディオメーカー、および新しいTWSイヤホンブランドは、常に新製品を発売しています。 製品性能の向上と機能の継続的な充実により、ますます多くの消費者に認知され、ユーザー人口は急速に普及し、市場は拡大を続けています。
TWSイヤホンの急速な発展により、メインコントロールチップ、パワーマネジメントIC、ワイヤレス充電レシーバーチップ、充電ボックスバッテリー、イヤフォンバッテリー、センサーなどの関連業界チェーンの売上も急速に伸びています。 市場競争力をさらに高めるために、関連する業界チェーン製品は絶えずアップグレードされており、TWSイヤホンの性能、機能、品質の向上を促進し、TWSイヤホンの安定した健全な開発を促進する好循環を形成しています。市場。
I Love Audio Networkは、引き続きTWSイヤホン市場に注目し、最新の市場情報や製品ニュースを友人にリアルタイムで共有し、300近くの解体レポートを次々とリリースしています。 そして今回は、解体に基づいてTWSイヤホンパーツの完全なリストを作成し、TWSイヤホンを構築するために必要なパーツの数を確認するのが大好きです〜
1.TWSヘッドセット製品の解釈
TWSイヤホンは真のワイヤレスステレオイヤホンであり、外部の配線接続を完全に放棄し、主にBluetooth技術によるワイヤレス伝送を実現します。 主な機能は、歌を聴いたり、話したり、ビデオを見たり、ゲームをしたりすることですが、将来的にはマルチメディアポータルを運ぶ可能性も大いにあります。
製品形態に関して、TWSイヤフォンの最も重要な特徴は、2つのイヤフォンが独立して存在し、入力モバイルデバイスに接続されたワイヤも2つのイヤフォン間のワイヤ接続もないことです。 ワイヤーの束縛を完全に回避し、両耳に装着できるため、非常に柔軟で便利な装着体験が得られます。
外観デザインに関しては、現在市場に出回っている主流の製品は「ハンドル」と「豆型」の2つの形態を採用しています。 主にスポーツ市場の一部の製品は、より安定したイヤーフック構造と、あなたの下にある骨伝導ヘッドセットを使用しています。 ユニークなイヤークリップデザイン。
便利な装着方法に加えて、TWSイヤフォンが急速に普及しているもう1つの理由は、携帯電話のアクセサリと携帯電話の完璧な連携、および従来のイヤフォンと比較した豊富な機能体験です。
誕生当初、TWSヘッドセットは、音質、バッテリー寿命、遅延などの問題で批判されていましたが、便利な装着体験とワイヤーのない軽量でファッショナブルなデザインが最初のユーザーを獲得しました。 関連技術の継続的な進歩により、TWSヘッドホンの性能は徐々に向上し、ユーザーグループも大規模に増加し始めています。
過去2年間で、アクティブノイズリダクション、コールノイズリダクション、空間効果音、ワイヤレス充電、ゲームモードなどの多くの新機能が追加され、TWSヘッドホンの使用体験とTWSヘッドホンの販売がさらに向上しました。急速に増加しています。 現在、街を歩いたり、公共交通機関を利用したりすることで、TWSヘッドホンは携帯電話のように最も人気のある製品になりました。
オーディオ製品としてのTWSヘッドホンの最も基本的な機能は、レジャーやエンターテインメント、通勤、オフィス、その他のシナリオでの音楽再生に対するユーザーのニーズを満たすことです。 短いビデオプラットフォームの台頭に伴い、映画鑑賞におけるTWSヘッドセットのアプリケーションも急速に成長しています。
コールノイズリダクション機能の追加により、ヘッドセットは口から遠く離れますが、明確な通話効果に加えて便利な通話体験を提供できるため、多くのビジネスマンにとってなくてはならない製品です。 また、アクティブノイズリダクション機能がさらに向上しています。 TWSヘッドフォンの使用経験は、ノイズの多い環境でもユーザーにクリアなオーディオおよびビデオ効果を提供できます。
TWSヘッドセットの現在の機能適用の傾向から判断すると、将来的には健康監視やスポーツなどの機能も搭載される可能性があります。 また、技術の進歩により独立した製品になる可能性もあり、オーディオデバイス側に接続せずにオーディオ再生を行うことができます。 そして、モノのインターネットのアクセスポートになり、リッチアプリケーションシナリオを拡張します。
2.TWSイヤホン部品の解釈
上記のTWSイヤホンの製品形態、外観デザイン、機能用途から、TWSイヤホンが近年ますます人気を博し、人々の必需品となっている理由についてお話しました。 TWSヘッドセットを最初から最後まで構築するために必要な部品を見てみましょう。

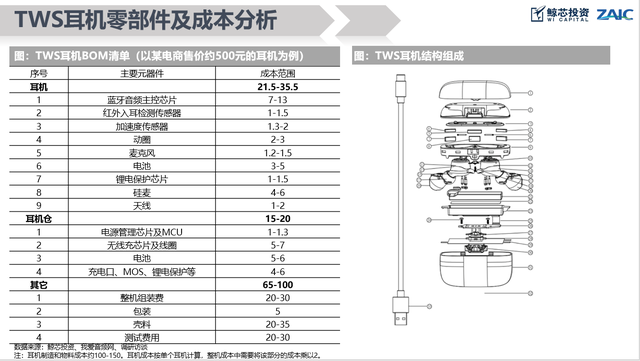

現在、市場に出回っているTWSイヤホンの主流製品は、主に充電ボックスと左右2つのイヤホンで構成されています。 シェル以外の充電ボックスのコンポーネントには、主に電源管理チップとMCU、バッテリー、電源入力インターフェイス、リチウムバッテリー保護IC、MOS、ワイヤレス充電受信コイルとチップ（ワイヤレス充電機能をサポート）、および携帯とこれらのコンポーネントを接続するPCBボード、FPCケーブル、ワイヤーなど。
ヘッドセットの主なコンポーネントには、スピーカー、バッテリー、マイク、アンテナ、インイヤー検出センサー、タッチセンサー、加速度センサー、Bluetoothオーディオメインコントロールチップ、ノイズリダクションチップ（アクティブノイズリダクションをサポート）、リチウムバッテリー保護IC、プログラムメモリが含まれます、など。イヤホンは2つあるため、すべてのコンポーネントをペアで構成する必要があります。
1.TWSイヤホンアクセサリー
充電ケーブル
現在の主流のTWSヘッドセット充電ケーブルのほとんどはType-C充電インターフェースに更新されており、MicroUSBインターフェースを使用している古い製品はごくわずかです。 Type-C充電ケーブルは、Androidスマートフォン、コンピューター、タブレットなどのモバイルデバイスと互換性があります。 充電装置は1セットで済み、利便性が向上します。

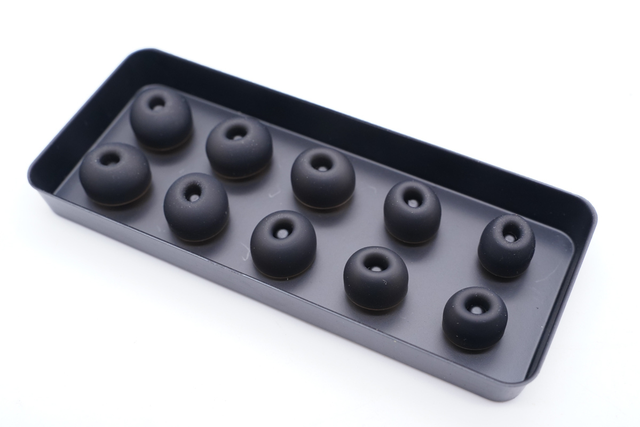

耳栓
耳栓は、インイヤーヘッドホンの標準アクセサリです。 耳栓は外耳道の奥深くまで浸透し、外耳道に閉じた空間を形成し、ノイズリダクション性能を向上させ、より没入感のあるリスニング体験を提供し、装着安定性を向上させます。
現在の主流のTWSイヤホンは、さまざまなユーザーの外耳道に対応するために、大部分が大、中、小のサイズで装備されています。 しかし、ユーザーの着用体験をさらに向上させるために、より多くのサイズの耳栓を備えた多くのブランド製品もあります。
2.TWSイヤホン充電ボックス
型
カビはTWSイヤホンの設計プロセスの非常に重要な部分です。 比較的安価なオス型を使用できる非ブランドイヤホンとは異なり、ブランドイヤホンはほとんどがカスタマイズまたは直接購入されるため、他の製品との違いが生まれます。 競争力を向上させます。
イヤホン型の開発は、基本的な500、000から100万および200万まで、さまざまな製品要件に応じて価格が異なります。 金型の品質は、製品の性能の安定性とユーザーエクスペリエンスに直接影響します。
充電ケースカバーシャフト、マグネット
充電ボックスのシャフト構造とマグネットは、主にTWSイヤホンの充電ボックスのスイッチカバー構造に使用されています。 この2つは補完的な役割を果たします。 ホール素子により、イヤホンの自動接続/切断機能も実現しています。
フラッグシップレベルのミッドエンドからハイエンドの製品は、この点で比較的うまく機能し、一般に、強度と耐用年数を改善するために別個の金属シャフト構造を使用します。 磁石の引き付け/反発により、スイッチはスムーズで快適に感じられ、自動的に閉じるのは簡単ではなく、カバーを閉じた後の構造は非常に安定しています。 ローエンド製品は、ほとんどの場合、カバーを自動的に開閉しやすい一体型シャフト構造を採用しており、一部の製品はルーズな構造になっています。
PCBプリント回路基板
プリント回路基板は、プリント回路基板とも呼ばれ、電子部品の電気接続のキャリアです。 TWSヘッドフォンも例外ではありません。 回路基板を使用する主な利点は、配線と組み立てのエラーを大幅に削減し、自動化と製造の労力を向上させることです。
バッテリー
TWSイヤホン充電ボックス内のバッテリーは通常、ポリマーソフトパックバッテリーであり、主に2つのタイプに分けられます。正方形のソフトパックバッテリーと円筒形のバッテリーで、イヤホンバッテリーと内部回路のバックアップエネルギーを提供します。充電ボックス。 通常の状況では、充電ボックスで使用されるバッテリーは1つだけで、容量は300-600mAhです。 しかし、現在、一部の製品は2バッテリーソリューションを使用し始めています。これにより、内部スペースをより有効に活用し、バッテリー容量を増やして、全体的なバッテリー寿命を向上させることができます。

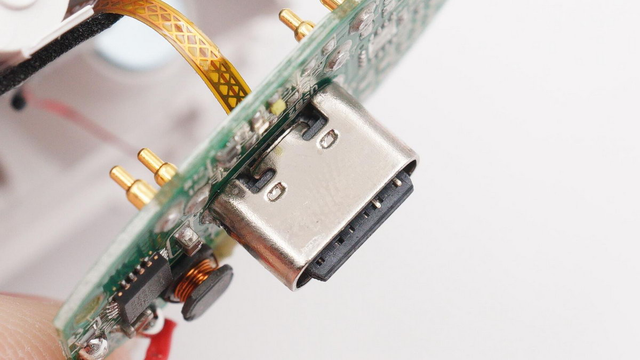

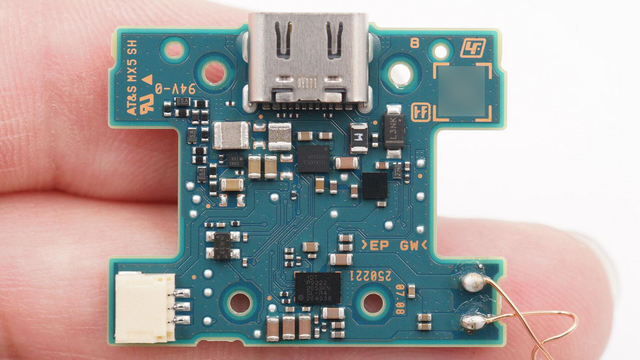

充電インターフェース
USB Type-Cは、最新のUSBインターフェース形状規格です。 Type-Cインターフェースはサイズが小さいという利点があり、前面と背面に関係なく使用できます。 これは、現在の家電市場で強力な汎用性を備えています。 そのため、新しいTWSイヤホン製品はType-Cインターフェースに更新されており、販売されている古い製品の中にはMicroUSBインターフェースを備えているものはごくわずかです。

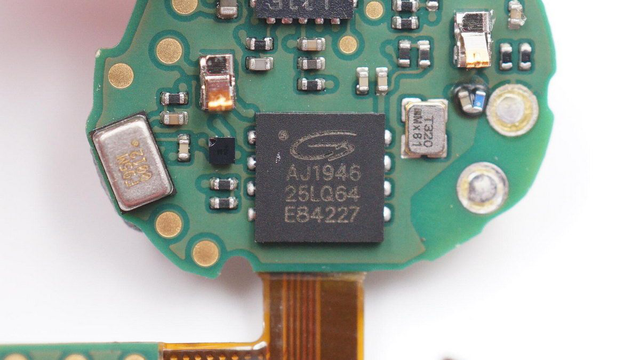

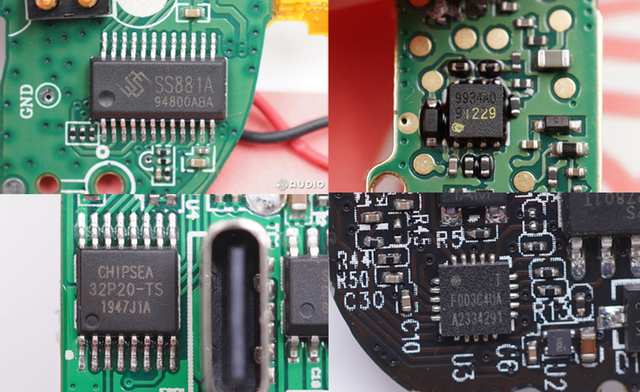

パワーマネジメントチップ
パワーマネジメントチップはTWSイヤホンコンパートメントに搭載されており、主に2つの役割を果たします。1つは充電コンパートメント内のバッテリーの充電を担当し、もう1つは充電コンパートメント内のバッテリーのブースト出力を担当してイヤホンを充電します。 。 また、内蔵リチウム電池の過充電、過放電、過電流、短絡などの保護機能を防止するための安全保護も実施する必要があります。
電力管理チップセットには、充電チップ、同期整流ブーストコンバータ、低ドロップアウト電圧レギュレータ、負荷スイッチ、入力過電圧、過電流保護チップなどが含まれます。電力管理チップには、PMICの従来のソリューションと汎用の3つの一般的なモードがあります。 MCU、充電器とブーストとMCUシングルチップの完全に統合されたソリューション、およびシングルチップ充電器とMCUとプラグインブーストのソリューション。
充電コンパートメントMCU
MCUは（マイクロコントローラユニット）マイクロコントロールユニットです。 TWSヘッドセット充電ビンMCUの主な機能は、充電管理（充電とブースト）、ビンとヘッドセット間の相互作用（通信、Bluetooth相互接続）、およびビンと携帯電話間の相互作用（正確な電力ポップ）です。 -アップウィンドウが表示され、データ透過送信にBluetoothを使用）、ワイヤレス充電。

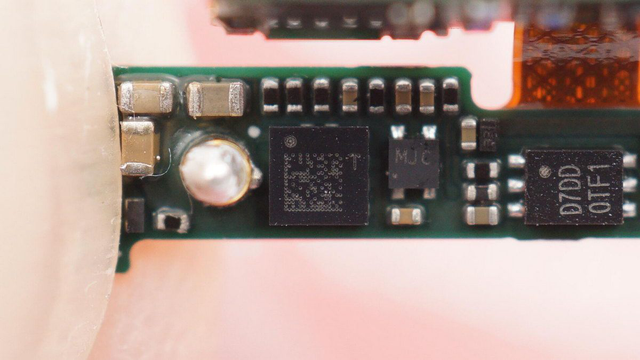

リチウム電池保護チップ
リチウム電池保護チップは、主に電池の電圧と電流を検出することで電池の過充電、過放電、過電流の保護を実現し、安全で安定した使用を保証します。

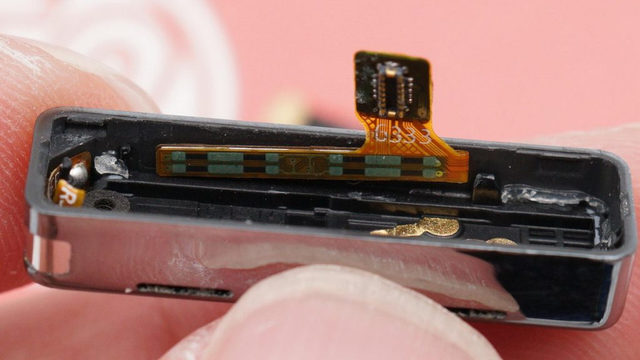

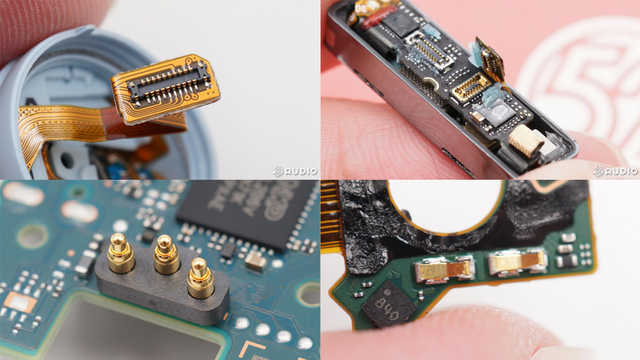

コネクタ：BTBコネクタ、金属ドーム、金属ポゴピン
コネクタは、TWSヘッドセットのさまざまなコンポーネントを接続するデバイスです。 これらのコネクタを接続することにより、TWSヘッドセットはさまざまなコンポーネント間の接続操作を実現できます。 現在、TWSイヤホンに使用されている製品は、主にBTBコネクタ、金属榴散弾、金属シンブルなどです。接続されているコンポーネントの違いに応じて、労力を軽減し、検出しやすい最適な製品が使用されています。

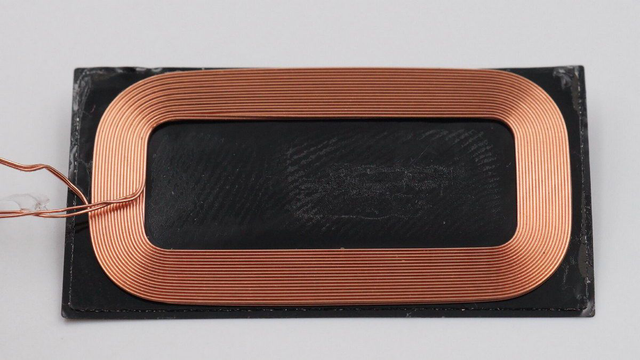

ワイヤレス充電レシーバーコイル（ワイヤレス充電製品をサポート）
ワイヤレス充電は、多くのミッドエンドからハイエンドのフラッグシップ製品に搭載される機能であり、ユーザーにより便利なエクスペリエンスを提供します。 ワイヤレス充電モジュールは、主にワイヤレス充電受信コイルと受信チップで構成されています。
ワイヤレス充電器の送信コイルは、交流の特定の周波数に基づく電磁誘導効果によって受信コイルに特定の電流を生成し、ワイヤレス充電受信チップを使用して、送信側から受信側に電気エネルギーを転送します、次に、によって電力が供給されるTWS充電ボックスでバッテリーを充電します。
ワイヤレス充電チップ（ワイヤレス充電製品をサポート）
ワイヤレス充電チップは、ワイヤレス入力電源用の電力管理チップです。 充電ユニットと電力管理および保護機能を統合します。 TWSイヤホン充電ボックスのワイヤレス充電機能を実現するために、ワイヤレス充電受信コイルを搭載しています。

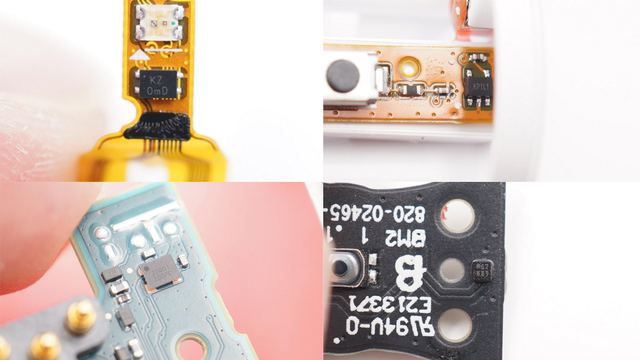

ホール素子
TWSイヤホンで使用されるホールは、主にスイッチカバーの自動接続と自動切断の機能を果たします。これは、TWSイヤホンの非常に便利なアクセサリサポートです。 ホール素子は、充電ボックスの蓋が開閉したときに磁場の変化を感知し、充電ボックスのMCUとヘッドセットに接続されたデバイスのペアリングまたは切断を通知します。

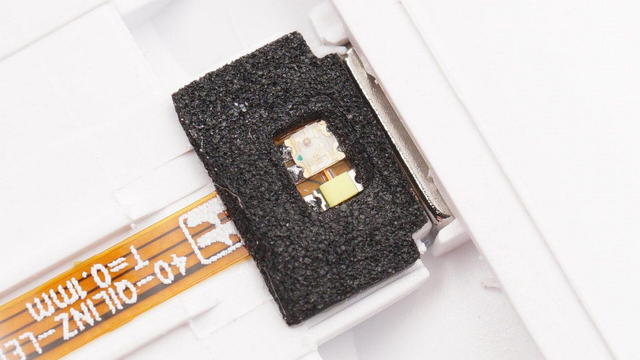

インジケーターライト
インジケーターライトは、TWSイヤホンの充電ボックスに使用され、残りの電力、充電状態、およびその他の機能をフィードバックします。これらの機能は、主に番号、色の違い、点滅頻度によって区別されます。
3.ヘッドホン
イヤホンのカビ、磁石、PCB、コネクタ、LEDインジケータ、充電IC、リチウム電池保護ICなどのコンポーネントは、充電ボックスのコンポーネントと同じ機能を備えているため、以下では説明しません。 主に充電ボックスとは異なるコンポーネントを確認するために〜
型
TWSイヤホン型については前述したので、ここでは詳しく説明しません。 充電ボックスとの違いは、イヤホンが左右の耳に分かれており、左右の耳の装着方向が異なるため、左右のイヤーモールドを別々に開発する必要があり、ほとんどが左右対称のデザインです。 。

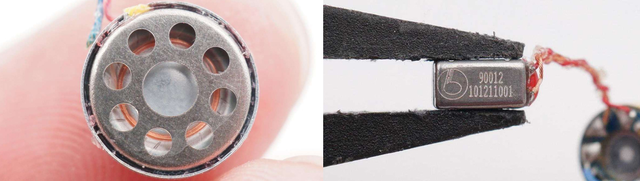

サウンドユニット
TWSイヤホンでは、サウンディングユニットが電気信号を音声信号に変換する役割を果たします。これには主にコイルの移動やアイロンの移動が含まれます。 これらの2つのサウンディングユニットは、組み合わせて使用するか、個別に使用します。 使用するユニットの数は、シングルアクションコイル、シングルアクションアイアン、ダブルアクションアイアンなどのさまざまなソリューションなど、ヘッドセットの音質要件に応じて増減します。 さらに、リングアイアンモジュールやムービングポーセレンスピーカーなどの新しいソリューションも市場に登場しています。

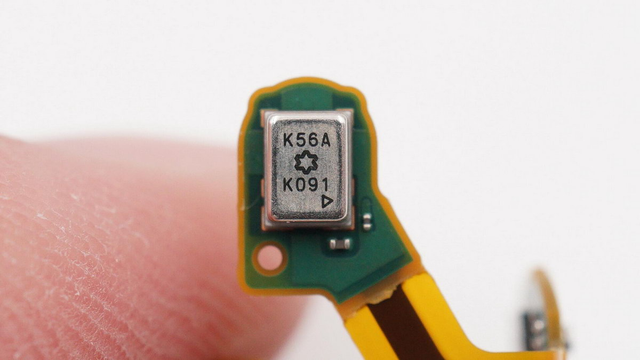

MEMSマイク
MEMSマイクは、MEMS技術を使用して音響信号を電気信号に変換する音響センサーです。 TWSイヤホンでの機能は主にサウンドピックアップ用です。 ノイズリダクションアルゴリズムにより、ユーザーに明確な音声通話効果と正確なAIを提供します。 音声制御とアクティブノイズキャンセル。

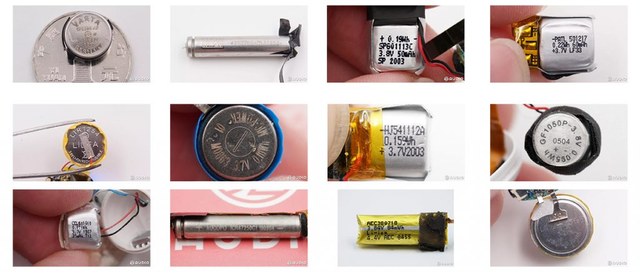

バッテリー
TWSイヤホンの両方のイヤホンには電池が内蔵されている必要があります。 さまざまなイヤホンの形状に適応するために、バッテリーは主に3つのタイプに分けられます。 ポリマーソフトパック電池には、ボタン電池とニードル電池の3種類があり、外観の異なるデザインに適しており、容量は30-60 mAhで、内部回路、スピーカー、その他のコンポーネントに使用されます。

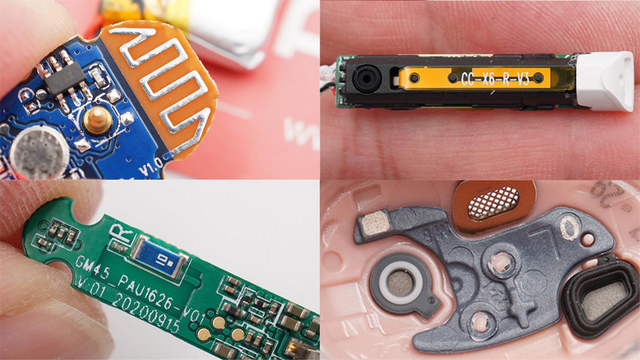

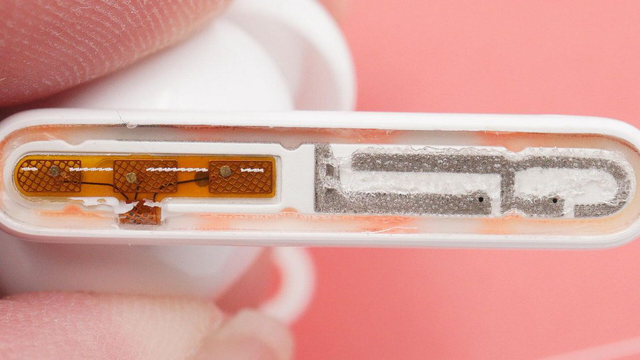

Bluetoothアンテナ
アンテナは、ワイヤレス接続を実現するためのTWSヘッドセットの重要な機能コンポーネントの1つです。 主にBluetoothチップから出力された高周波電流エネルギーを放射用電磁波に変換したり、宇宙電磁波信号を高周波電流エネルギーに変換して受信機に送信したりします。 TWSヘッドセットで使用される主なBluetoothアンテナには、プリントアンテナ、FPCアンテナ、セラミックアンテナ、およびLDSアンテナが含まれます。

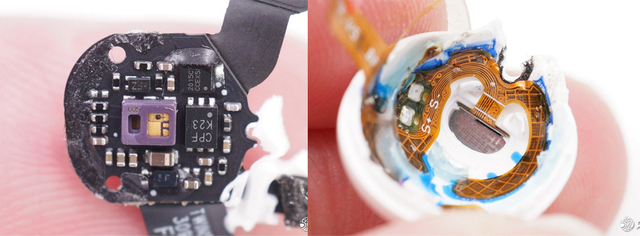

インイヤー検出センサー
TWSイヤホンのインイヤー検出は、イヤホンを外すと自動一時停止を実現し、イヤホンを装着すると自動的に再生機能を再開します。 また、シングル/バイノーラル装着モードを識別して切り替えたり、通話中にヘッドセットと携帯電話の受話器を切り替えたりするためにも使用されます。 現在のTWSイヤホンは、主に光赤外線レーザーと容量性誘導によって実現されています。
静電容量式タッチセンサー
現在、TWSイヤホン市場では、イヤホンの操作制御は、主に物理ボタン、タッチボタン、感圧ボタンの3つの方法で構成されています。 タッチボタンは現在最も広く使用されているソリューションであり、シングルクリック、ダブルクリック、トリプルクリック、長押し、スライドの複数の制御モードをサポートできます。 静電容量式タッチセンサーは、タッチ検出ICでサポートし、さまざまな機能を正確に制御するためのコンポーネントです。
タッチ検出チップ
タッチ検出ICは、静電容量式タッチセンサーで言及されています。 主にTWSヘッドセットで使用され、センサーの状態変化を検出し、メインコントロールチップに報告し、メインコントロールによってさまざまな機能を制御します。 現在、多くのメインコントロールチップにはタッチ検出機能が組み込まれています。

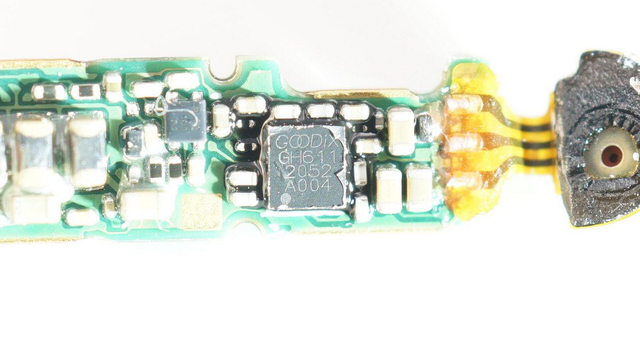

感圧センサー（感圧ボタン製品対応）
圧力センサーは、TWSヘッドセットの最新アプリケーションのインタラクティブな方法であり、圧力の変化を感じることでさまざまな機能の制御を実現します。 物理的なボタンに近い精度がありますが、穴を開ける必要はありません。 タッチボタンと比較して、コントロールがより正確であり、偶発的なタッチやタップによる聴診器の影響を回避します。
感圧チップ（感圧主要製品に対応）
上記のタッチ検出チップと同様に、主に感圧ボタンをサポートするTWSヘッドセット製品で使用されます。 圧力センサーの状態を検出し、メインコントローラーに報告してさまざまな機能を制御するために使用されます。
骨伝導センサー
骨伝導センサーは、主に一部の中高級製品で使用されています。 彼らは主に振動を使用して、それが人間の主な声であるかどうかを判断します。 これらは、通話のノイズリダクションに使用されます。 骨の振動信号はマイク信号と組み合わされて、通話の明瞭さを向上させます。 音声インタラクション、外部音によって引き起こされる可能性のある誤ったトリガーの問題を軽減するための音声ウェイクアップ機能に使用され、改善されます
骨伝導センサーは、主に一部の中高級製品で使用されています。 彼らは主に振動を使用して、それが人間の主な声であるかどうかを判断します。 これらは、通話のノイズリダクションに使用されます。 骨の振動信号はマイク信号と組み合わされて、通話の明瞭さを向上させます。 音声インタラクションに使用されます。音声ウェイクアップ機能は、外部の音によって引き起こされる可能性のある誤ったトリガーの問題を減らし、インタラクションの精度を向上させます。
BluetoothオーディオSoC
Bluetoothオーディオメインコントロールチップは、TWSヘッドセットの最も重要なコンポーネントです。 TWSヘッドセットは、ワイヤレス接続、オーディオ処理、ヘッドセットの電源管理、インテリジェントな対話などの機能を実現するための基盤です。 その状態は携帯電話のCPUプロセッサと同等です。 ヘッドセットは主にBluetooth技術を介して携帯電話やその他の再生デバイスに接続され、端末から送信された音声信号は、監視、転送、デュアルチャネル接続、およびその他のモードを介して2つのヘッドセットに同時に送信されます。ステレオシステム。
ノイズリダクションチップ
ノイズリダクションチップは、主にアクティブノイズリダクション機能をサポートするTWSイヤホン製品に使用されています。 マイクが収集した外部ノイズ信号を処理するために使用されます。 処理後、対応する逆音波を出力し、スピーカーから逆音波を発信してノイズを打ち消します。 ただし、メインコントロールチップがアクティブノイズリダクション機能を統合し始めると、独立した外部ノイズリダクションチップの使用はますます少なくなります。
保管所
TWSヘッドセットは現在、主に携帯電話、コンピューター、タブレットなどのモバイルデバイスで使用されているため、内部に大容量のストレージを設置する必要はありません。 TWSヘッドセットのメモリは、主にBluetoothペアリング情報とさまざまなプリセット機能を保存するために使用されます。 現在、ほとんどの製品はメインコントロールチップにも統合されています。
3.まとめ
携帯電話製品とは異なり、TWSイヤホンの精巧でコンパクトなデザインは、一般消費者が自分で分解して、製品内でどのような構成が使用され、どの機能が対応しているかを独自に学ぶことを不可能にします。 300近くのTWSイヤホン解体レポートに基づいて、今回はILoveAudio.comがすべての人のために詳細に整理しました。 省略があるかもしれませんが、もっと知りたい友達の助けになることを願っています。
TWSヘッドフォンは、現在の消費者市場で非常に人気のある製品になる可能性があり、その内部構成はそれらを強力にサポートします。 また、ボリュームの制限により、さまざまな機能の適用を実現するために、製品は非常に高度な統合が必要です。 「スズメは小さいですが、すべての内臓があります」と、TWSヘッドセットの内部構造と構成を非常に鮮明に表現できます。
TWSイヤホンの急速な発展と、充電ボックスの電源管理チップやイヤホンのメインコントロールBluetooth SoCなどの技術の継続的な進歩により、周囲の小型デバイスは絶えず統合され、統合レベルは絶えず向上しています、したがって、製品の品質をより信頼できるものにします。 制御と安定性も優れています。 一方、TWSヘッドホンの機能は徐々に充実しており、高度に統合された内部構成は、将来的に新しい機能を適用するためのスペースも提供します。
エンドユーザーの観点からは、音質が向上し、遅延が減少し、バッテリーの寿命が長くなり、ユーザーエクスペリエンスがますます向上していることを意味します。 アクティブノイズリダクションやスポーツヘルスモニタリングなどの新機能の継続的な強化により、アプリケーションシナリオは絶えず拡大し、ユーザーエクスペリエンスをさらに向上させています。
