ポゴピンコネクタの構造
市場の発展と製品技術の高度化により、製品の多機能性だけでなく、スタイリッシュな外観と小さくて薄い外観を追求する消費者が増えています。 しかし、製造と設計にとって、そのような製品はすべての電子製品エンジニアにとって大きな課題です。 構造設計スペースとコネクタの標準仕様のため、エンジニアがそれを完成させるための適切な選択をすることは困難です。 さらに、ポゴピンには、組み立てコスト、耐用年数、サンプルサイクル、および構造空間でのコストの点で明らかな利点があります。
ポゴピンの主な機能は、20MA-10Aの範囲の過電流です。 主に、ポゴピンの直径、高さ、およびメッキの要件には厳しい規制があります。

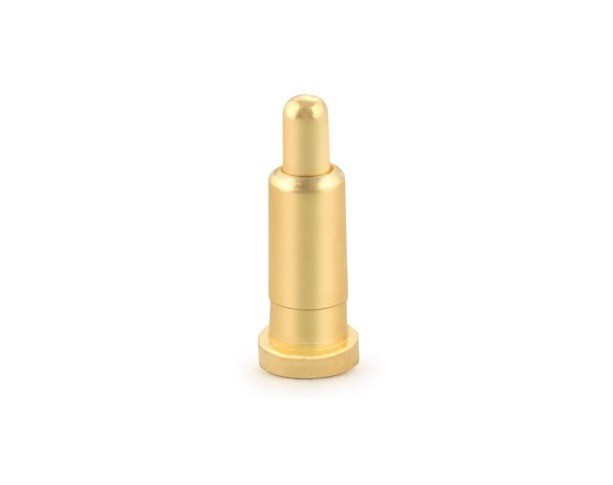

ポゴピン針は、小さな丸い半球に滑らかな表面を必要とします。 POGOPINポゴピンの針の設計要件。

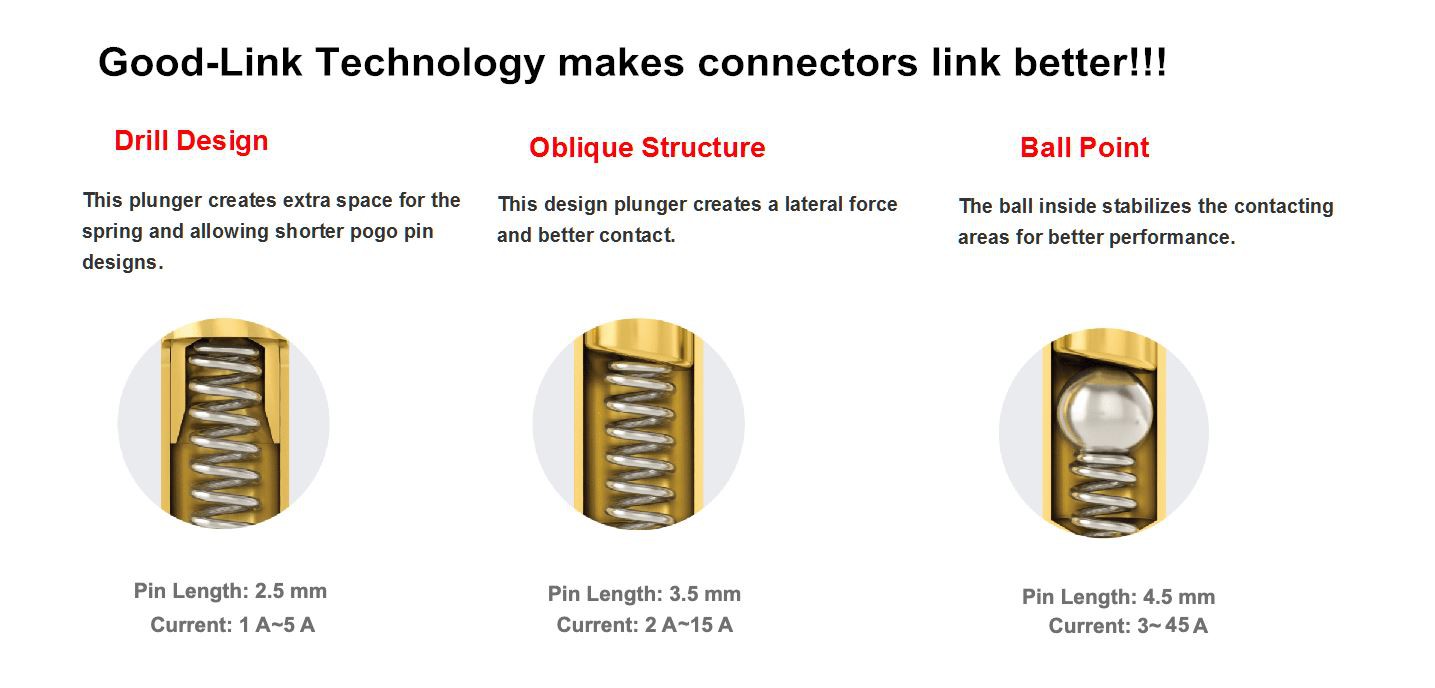

斜角：作業中に針が常に針管に接触するようにするために、Tyco Hanzeは、ばねに接触している針の端を斜角にカットしました。 この設計コンセプトにより、製品の安定した導通を確保するために、低く安定した接触インピーダンスを確保できます。 バックドリル設計は、顧客の弾性要件を満たすことができる小型コネクタに適しています。
この設計のマッチングスプリングの長さは、ニードルチューブの長さを超える場合があります。 スペースが限られている場合、リバースドリルの設計により、安定した弾性ストロークを得ることができます。 針と針管の構造に一定の条件があり、電流が針管を通過し、針管の壁がばねに沿って真っ直ぐになるため、平底の設計にアクセスできなくなります。抵抗が大きくなりすぎて、大きなアークで電圧が低下します。
