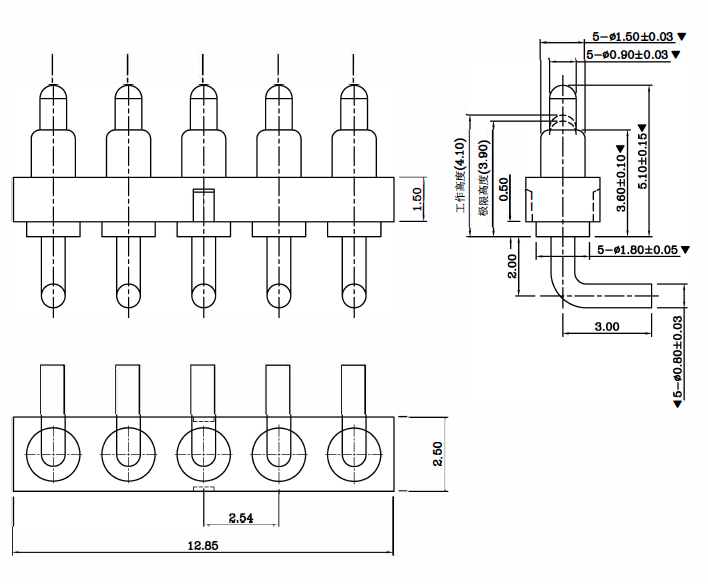

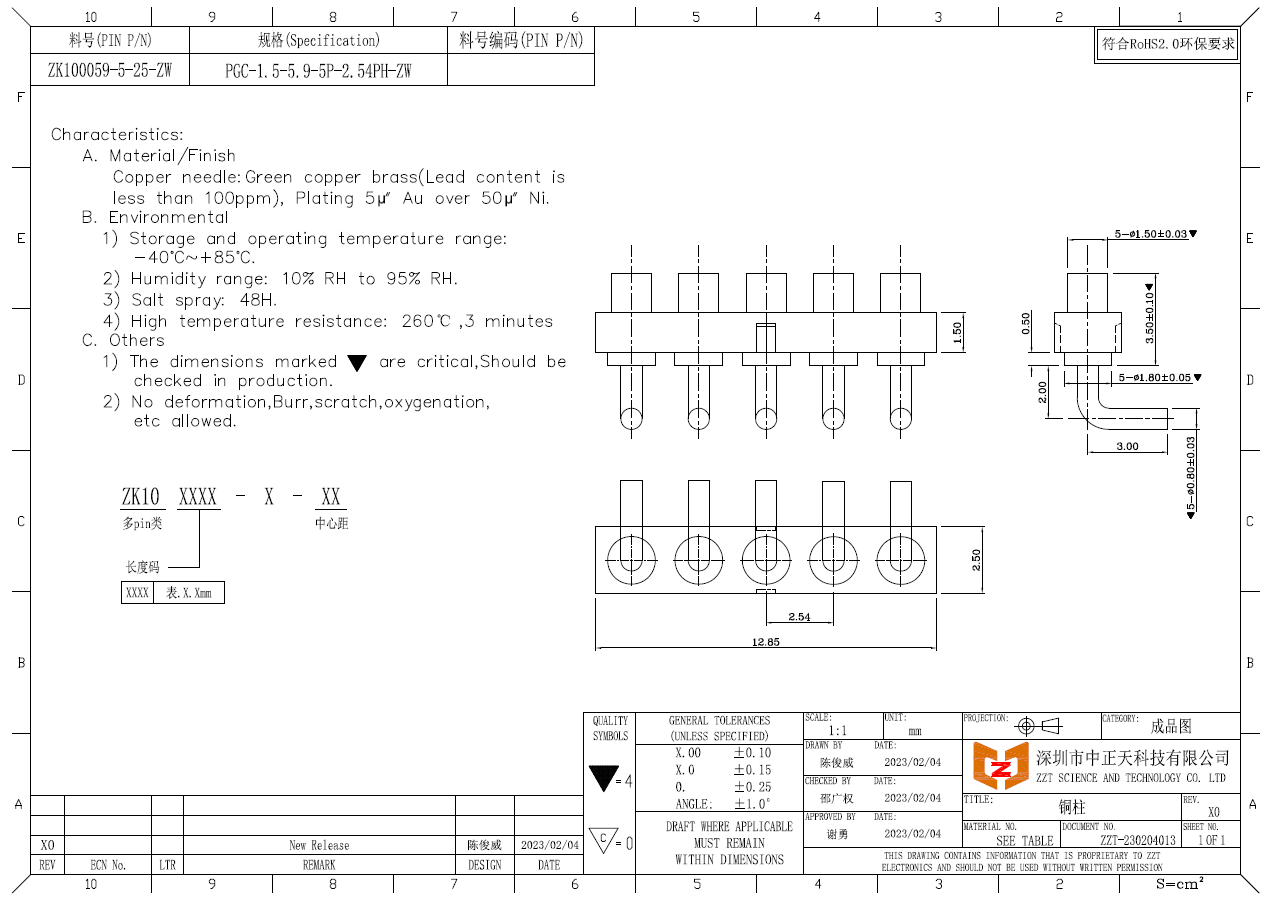

Right Angel 5PIN オスとメス ポゴ ピン コネクタ
スプリングシンブルは、精密機器でリベット留めされた後、針、針管、スプリングの3つの主要部品によって形成されたスプリングタイプのプローブです。 ポゴピン、ポゴピンスプリング電極柱、スプリングロード、またはポゴピンとも呼ばれます。 スプリングシンブルの針の底は通常ベベル構造です。
ベベル構造の機能は、ポゴピンが動作中に針管の内壁に手を接触させ、電流が主に金メッキ針と針管を通過して安定性と低電圧を確保することです。ポゴピンのインピーダンス。
スプリング シンブルは、一般に、携帯電話、通信、自動車、医療、航空宇宙などの電子製品の精密接続に使用されます。 スプリングシンブルはプローブとして優れているため、体積を非常に小さくできるため、精密コネクタに使用すると接続コストを抑えることができます。 デバイスの軽量化、省スペース化、製品の美化 (超薄型携帯電話、スマートウォッチ、電子タバコなど)。
6 つの一般的な pogopin のスタイルと機能:
平底ポゴピン: 良好な安定性、針管の底は平底で、PCB ボードにはんだ付けしやすい
プラグインポゴピン：針管の端に位置決めピンがあり、PCBボードにはんだ付けするとずれがなく、位置決め効果が良好です。
ポゴピンを曲げる: テールが曲がっているため、設計者はスペースを利用する際により多くの選択肢を得ることができます。
双頭ポゴピン: 双頭および双頭アクションの設計により、エンジニアは基板対基板の双方向接続でより多くのスペースの柔軟性を得ることができます
はんだ付けワイヤーポゴピン：ケーブルエンドに適しており、ワイヤーで簡単にはんだ付けできます
ネジ付きポゴピン: 特別な仕様の製品は、お客様のさまざまなニーズを満たすことができます。
