TWS充電ソリューション用のポゴピン
通常の有線イヤホンに比べて、Bluetoothイヤホンの方が使い勝手が良いです。 テクノロジーの継続的な更新により、Bluetoothイヤホンの音質は有線イヤホンにますます近づいています。 Apple iPhone 7以降、3.5mmイヤホンジャックはキャンセルされました。これはさらに重要です。 Bluetoothヘッドセットの開発。
3.5mmの従来のヘッドフォンジャックのないiPhone

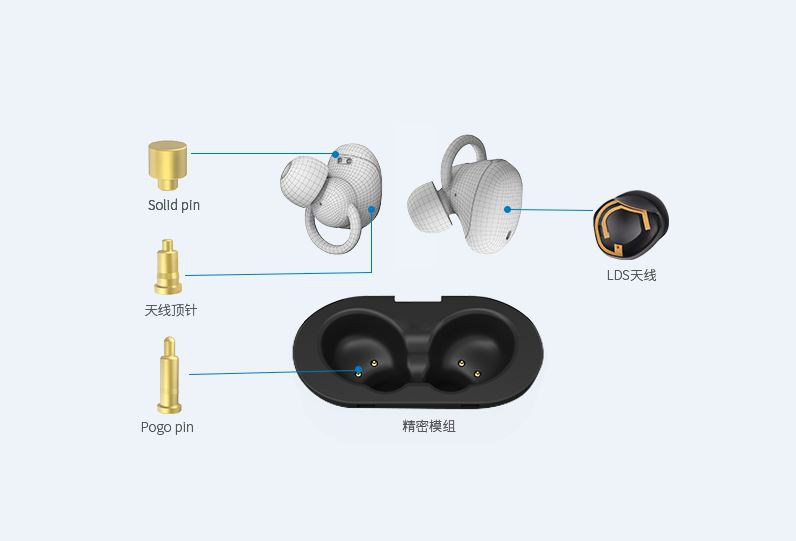

Bluetoothイヤホンと従来の有線イヤホンの最も明らかな違いは、長いイヤホンケーブルがなく、オーディオ信号がBluetoothを介して受信されるため、Bluetoothイヤホンは独立した回路と電源を備えており、携帯電話として毎日使用するために充電できます。 本日は、TWS（True Wireless Stereo）Bluetoothヘッドセット充電コンパートメントで使用されるポゴピンの種類を紹介します。
TWSイヤホン充電ボックスでは、2ピン、3ピン、5ピンなど、さまざまな仕様のポゴピン（ポゴピンコネクタ）が見られます。ポゴピンの使用は通常で、全体が2ピンポゴピンと3ピンポゴに分けられます。ピン。 およびより多くのピン。 それで、これほど多くのポゴピンの用途は何ですか？

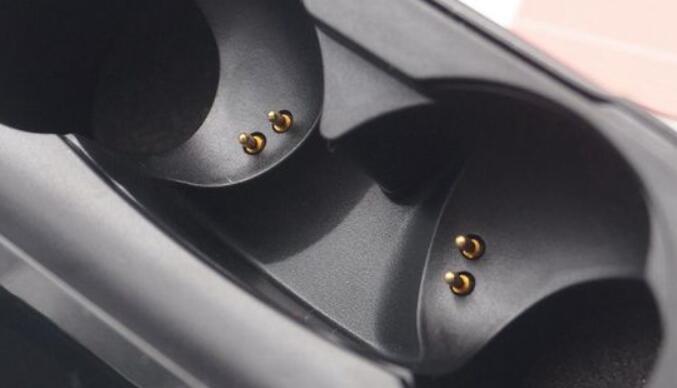

1. 2ピンポゴピンソリューション：
2ピンポゴピンのデザインは市場で最も一般的であり、このデザインはTWSヘッドセット充電の厳しいニーズを満たすことができます。 2つのピンはそれぞれ正と負であり、TWS充電ボックスのバッテリーコンパートメントの電力をイヤホンに転送するために使用されます。 このように、TWSを通話用のBluetoothヘッドセットとして使用する場合、一方のヘッドセットが機能し、もう一方のヘッドセットを充電コンパートメントに入れて電力を補充できます。 このような使用サイクルは、超長寿命のニーズを満たすことができます。
以前は、2ピンポゴピンは電力供給中の通信を考慮に入れることができませんでした。 そのため、TWSイヤホン工場では、パーソナライズされた機能を追加するために、3ピンポゴピン、5ピンポゴピン、およびその他の設計スキームを試しました。これにより、製品の量が増え、組み立てが困難になりました。 それは複雑であり、コストの増加をもたらします。
2.3ピンポゴピンソリューション
3ピンスプリングシンブルの設計は、5Vの充電と接地に加えて、ヘッドセットの実際の電力を測定するために使用されるヘッドセットのバッテリー電圧用のピンを追加します。

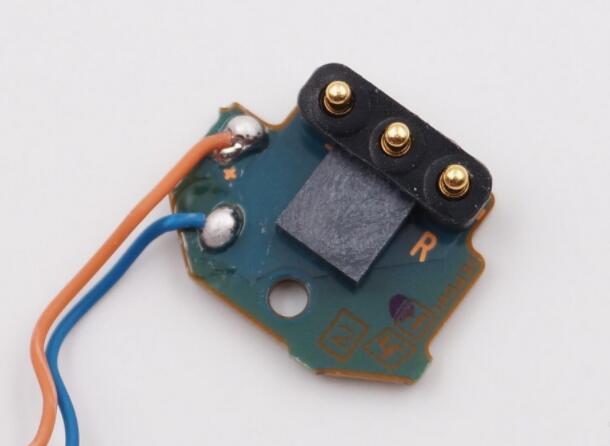

3ピン充電ピン3ピン充電ピン

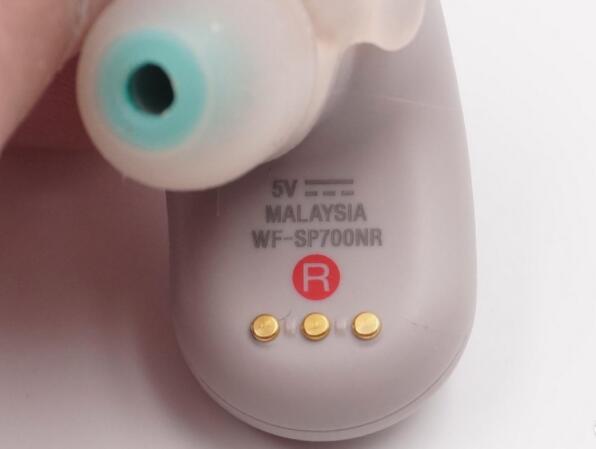

3ピン充電ピン付きTWSBluetoothヘッドセット3ピン充電ピン付きTWSBluetoothヘッドセット

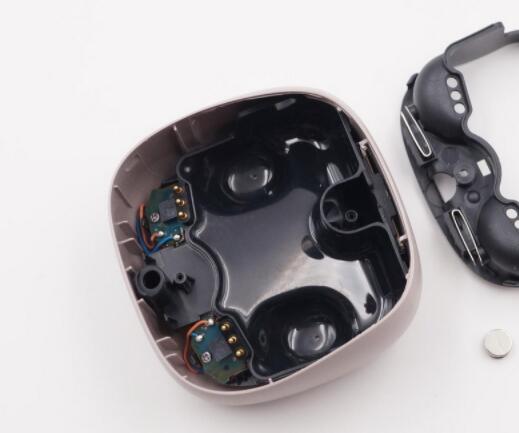

Bluetoothヘッドセット充電ケース用の3ピン充電ピンBluetoothヘッドセット充電ケース用の3ピン充電ピン
3.5ピンポゴピンソリューション
5ピンスプリングシンブルの設計は、上記の2つの目的を考慮しており、より多くの機能を備えています。
この種のデザインは、比較的まれなハイエンドTWSBluetoothヘッドセットでのみ見られます。 ヘッドセットの内部ストレージでのデータ送信、ヘッドセットのファームウェアアップグレード、プロトコルデータ通信などの機能に使用できます。
