ポゴピンコネクタのエンドデザイン要件
ポゴピンコネクタは、主にニードルシャフト、スプリング、セラミックビーズ、ニードルチューブ、プラスチック、キャップの6つの部品で構成されています（基本的なお客様の設置要件には、ニードルシャフトを保護するためのプラスチックCAPを装備できます）。 &＃39;で、ポゴピンコネクタの接点端子の形状要件を見てみましょう。
1.連絡先の最後の設計要件：

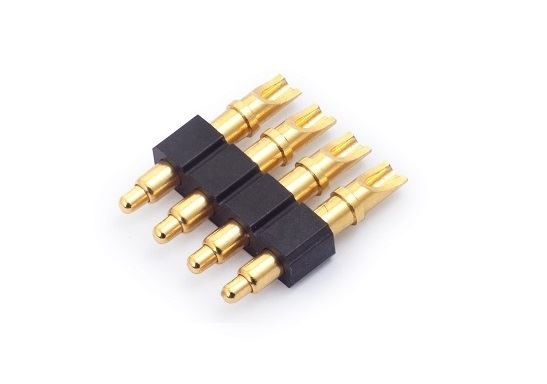

は非標準タイプの接点であり、完全なマシンのケーブル要件に従って設計されています。最初に、プラグインエンドのサイズ、製品の取り付けフォーム、外観モード、およびケーブル仕様を確認します。 ケーブルが決まらない場合は、接点番号に合わせて配線穴を設計してください。 配線穴は、大きなワイヤゲージワイヤの要件を満たすことができます。 ワイヤのコアワイヤの直径と溶接カップの内径の比率は、通常0.5〜0.7です。 ワイヤを接続する場合、設計原則はケーブルコアと接点の接続穴の直径が適切であり、溶接穴の内径に対するワイヤコアの直径の比率は通常0.6〜0.8です。
2.連絡先の終わりの形式に関する要件：
ポゴピンコネクタでは、接点はコネクタの重要な部分であり、主に信号伝送を伝送します。 コネクタの設計では、接点は嵌合端とテール端で構成されています。 嵌合端は通常、コネクタプラグとソケット間の接触の信頼性を確保するために弾性部品と剛性部品で構成されています。 接点のテールエンドは、機器間のケーブル接続、プリントボード間の相互接続、またはケーブルを実現するためのものであり、ボード間の相互接続はケーブル接続に使用されます。 コネクタの端子端には、溶接線タイプ、圧着線タイプ、絶縁ピアスタイプ（IDC、無はんだ巻線タイプ、プリント基板、接点に使用）があります。終端形式には、ストレート溶接、曲げ溶接、表面実装、および溶接が含まれます-フリープレスインタイプ。
