ポゴピンコネクタの接点端の設計と要件

ポゴピンコネクタの接点端の設計と要件

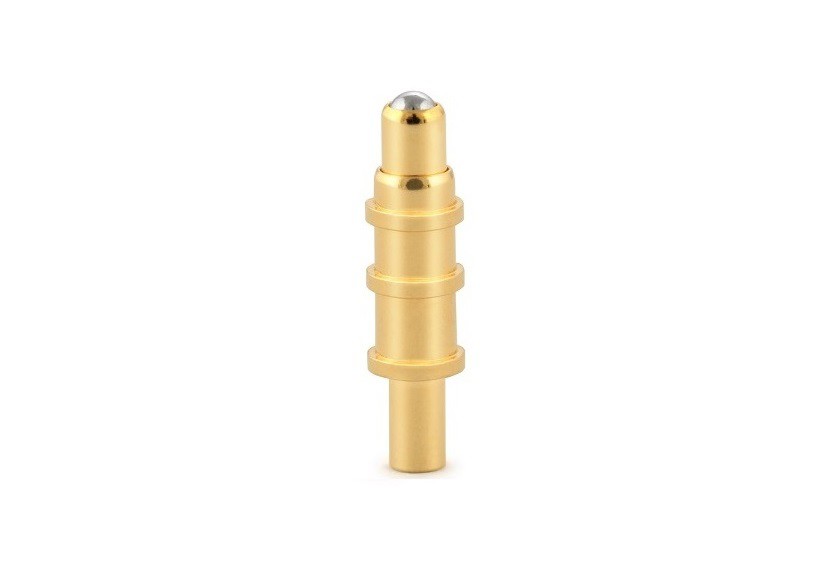

1.エンドコンタクトの設計要件

非標準タイプの連絡先です。 マシン全体のケーブル要件に従って設計されています。 まず、プラグインエンドのサイズ、製品の取り付け方法、外観の形状、ケーブルの仕様を確認する必要があります。 ケーブルの確認が困難な場合は、接点番号に合わせて配線穴を設計してください。 配線穴は、大きなワイヤゲージワイヤのニーズを満たすことができます。 ワイヤコアの直径と溶接カップの内径の比率は、一般に0.5〜0.7です。 ワイヤを接続する場合、設計原則はケーブルコアと接点の接続穴の直径が適切であり、溶接穴の内径に対するワイヤコアの直径の比率は一般に0.6〜0.8です。

2.エンドコンタクトのフォームに関する要件

ポゴピンコネクタでは、コンタクトピースはコネクタの不可欠な部分であり、その主な機能は信号伝送を担当することです。 コネクタの設計工程では、接点は嵌合端とテール端で形成されます。 コネクタプラグとソケット間の接触の信頼性を確保するために、嵌合端は一般に弾性部品と剛性部品で構成されています。 接点のテールエンドは、機器間のケーブル接続、プリントボード間の相互接続、またはケーブルとボード間の相互接続がケーブルの接続に使用されます。 コネクタの端子端は、溶接線タイプ、圧着線タイプ、絶縁ピアスタイプ、無はんだ巻線タイプの4種類に分けられます。 アプリケーションプリント基板では、接点終端フォームは、ストレート溶接、カーブ溶接、表面実装、および無はんだプレスインタイプの4つのタイプに分けることができます。
