テストポゴピンを正しく選択する方法
測定とテストを行ったことのある人なら誰でも、正確なデータはテスト機器の設計と測定機能に依存することを知っています。 しかし、テストラインとコネクタの設計品質、製造プロセス、互換性、および性能仕様がテスト機器と同じくらい重要であることを知っている人はほとんどいません。 次に、テストワイヤとスプリングポゴピンを正しく選択するための5つの特定の基準に焦点を当てます。
まず、安全性：
電源要件と同じように、機器のテストリードとポゴピンは、特に国際的なIEC1010電圧およびカテゴリ要件、つまりCATI、CAT II、CAT III、またはCATIVに準拠して、大きな電圧と直接接触するため、厳格な安全要件を満たす必要があります。 。 IEC1010の他の要件には、過渡試験、誘電耐電圧、または製品が十分な絶縁性を持ち、電流、電気的クリアランス、露出した金属ばねシンブル、および耐衝撃性の要件を満たしていることを確認するための試験も含まれます。 高品質のテスト針は、手袋や目の保護具などの重要な個人用保護具とともに、NFPA70E規格で定義されている個人用保護具の一部を形成します。
第二に、堅牢性と耐久性：
高品質のテストリードとコネクタは、引っ張ったり、押したり、穴を開けたりするなどの日常的な摩擦によってパフォーマンスが低下することはありません。 テストラインの両端には、適切に設計された耐ストレスシースが必要です。 テストスプリングシンブルは、繰り返しの接続に耐え、毎回正確なデータを送信できる硬化金属である必要があります。
安価な材料と比較して、特別に製造されたマルチストランド錫メッキベリリウム銅線は、柔軟性、長期耐久性、優れた導電性、および精度を提供できます。 その他の要因には、ポゴピンとコネクタの内部溶接品質、および材料の温度範囲が含まれます。
第三に、設計性能と指標：
テストスプリングシンブルとテストクリップのデザインが快適であるかどうかは非常に重要です。 握りやすい快適なグリップ面は、針を手にしっかりと保持するのに役立ち、強力なスプリングクランプがしっかりとした接続を保証します。 接続は単純で、一致するパーツはストレスなく簡単にスライドできる必要があります。 高品質のコネクタの接点は、真ちゅうの鋳造だけでなく、ニッケルメッキまたは金メッキの真ちゅう製の機械加工コネクタである必要があります。 金メッキ接点の使用は、精度と耐酸化性を提供し、それによって耐久性、安全性、信頼性の高い接続を提供します。
テストラインとスプリングシンブルのデザインインデックスは、対応するテスト機器と一致している必要があります。 インデックスがテスト機器よりも小さい場合、機器の真の値は大幅に減少します。 たとえば、オシロスコープの帯域幅は100Mで、対応するオシロスコープの針の帯域幅はわずか50Mであるため、オシロスコープは50Mになります。
第4に、高性能アプリケーション：

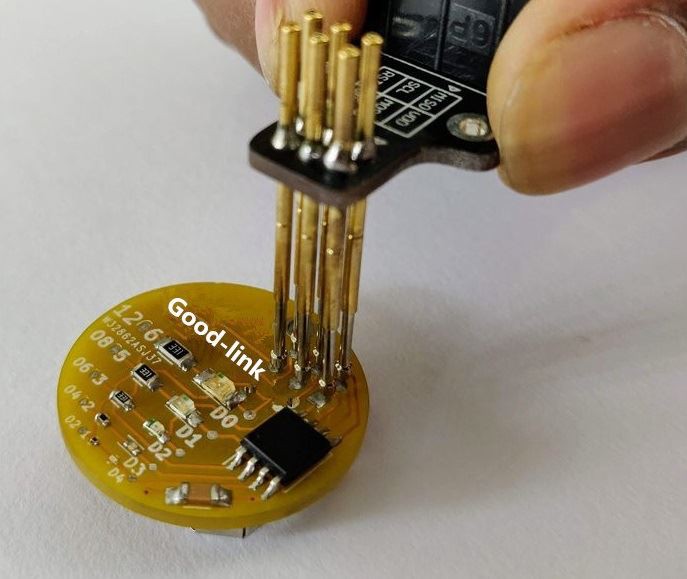

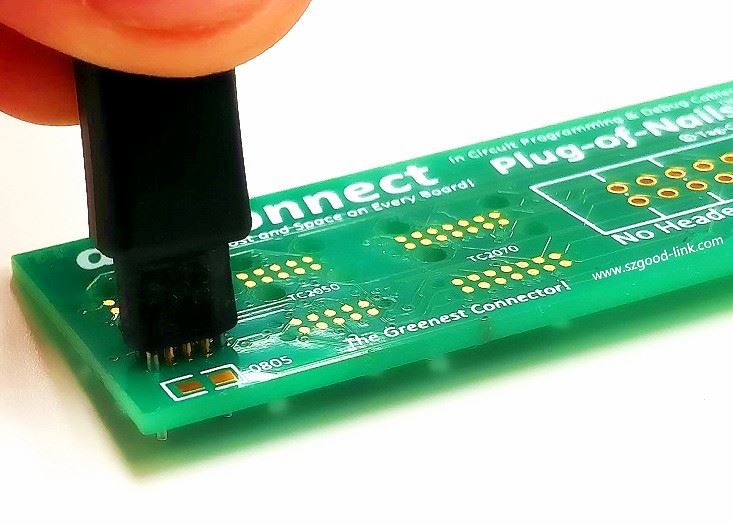

バネ仕掛けのポゴピンと電子回路試験用の細くて軽量な針から、鋭利なステンレス鋼のポゴピンと産業用に適した強力な針まで、針の設計はさまざまな用途のニーズを考慮に入れています。 たとえば、シングルポイント針は最も一般的な形式の針です。 ほとんどのメーターはシングルポイントテストラインを提供します。これは、幅広いテストアプリケーションに非常に役立ちます。 鋭いスプリングシンブルは、高密度回路基板上の非常に小さな接触点を測定するための優れたツールです。 ポゴピンは簡単に損傷しますが、メッキがないため、通常は研ぎ直すことができます。
引き込み式のスプリングシンブルを備えた針は、非常に細い直径のステンレス鋼線に接続されています。 針先を除いて、ワイヤー全体が絶縁層で覆われているため、偶発的な接触による短絡やチップの損傷を防ぐことができます。 フックプライヤーのスプリングシンブルは、接続を所定の位置に保つのに適しており、ハンズオフ操作に便利です。 ICチップのテストを容易にするために、さまざまなサイズのテストクリップを使用してください。 ICテストクリップは、ICチップ上の複数のピンをプローブするための理想的なツールです。 それらは多くのチップワイヤの1つを見つけるのに非常に適しています。 SMD針は、表面実装ボード（SMD）の固定小数点テストに使用できます。 このタイプのテストでは、MINI GRIP-XB / 100ミニテストクランプなどの非常に小さな回路基板のタッチポイントに非常に薄くて鋭いスプリングシンブルを使用する必要があります。 マイクロSMDクランプは、SMDチップのファインピッチピンをクランプするように設計されています。 BNCアダプタケーブル（細いワイヤの短いパッチコード）を使用すると、信号テスト用に回路基板からRFコネクタを簡単に取り付けることができます...
5番目に、テストライン接続コネクタ：
標準、安全性、および実際のニーズに応じて、テストラインコネクタにはさまざまなアプリケーションと標準のプラグおよびソケットがあります。 たとえば、オシロスコープにはBNCコネクタがあり、マルチメータには4mmのバナナコネクタがあり、スペクトラムアナライザにはNタイプのコネクタがあります。アプリケーションが異なれば、コネクタも異なります。 互いに一致させるために、さまざまなアダプター（カップリング）が市場に出回っています。 アダプター）、アダプター（アダプター）、アダプターケーブル、接続ケーブル、分岐ケーブルなど。
要約すると、今日説明したのは、テストラインとポゴピンを正しく選択するための5つの特定の基準です。 これらの5つのポイントによると、誰もがポゴピンをより深く理解しています。
