大電流充電コネクタケーブル 15A-30A
構造技術要件:

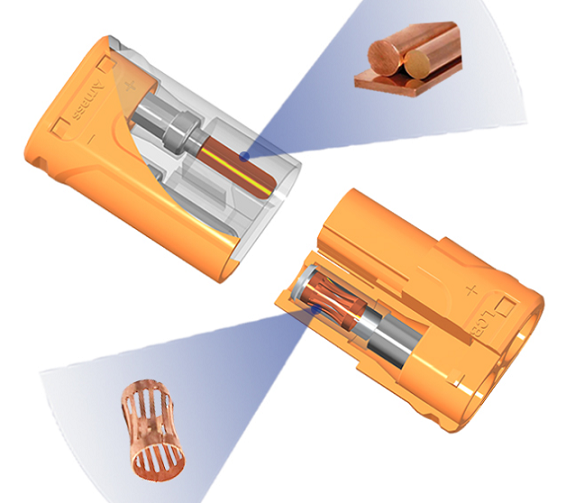

1. コネクタには、オス、メス、およびオスのソケットが含まれます。 コネクタタイプは2Pで、基準ピン間隔は4.2mmです。
2.オスヘッドの外部構造には、4つのネジ穴があります。 サイズ要件は、下の図に示されています。 オス リードは、18# AWG シリコン ワイヤの溶接をサポートします。
3. メスの頭の端はゴムで覆われるように設計されており、ゴム引きされた頭の後部の長さは 5mm を超えません。
メス リードは 18#AWG シリコン ワイヤの溶接をサポートします。
1. メスヘッド 2. オスヘッド 3. オスヘッドシート 4. オス・メスヘッドに対応した逆挿入防止構造、プラスチックシェルプラスに刻印
5.オスシートプラスチックシェルのサイズは図のとおりで、ピンタイプは18#AWGシリコンワイヤーの溶接もサポートしています。
6. 必要な挿入力の範囲: 抜去力 1~2kg、挿入力 2~4kg;
全長 20mm 以下 電気的技術要件:
1.連続電流12〜15A、瞬時電流25〜30A;
2. 使用電圧 250V 以下、耐電圧 1500V 以上。
3. 接触抵抗 0.8mΩ以下、絶縁抵抗 500MΩ以上;
4.銅部品の表面は金メッキ2Uで、耐用年数は1000回以上です。
5. 最大 18# AWG までのワイヤ ゲージをサポートします。
6. 温度耐性範囲 -25 ~ 120 度;
7. 難燃性グレード UL94-VO、RoHS 準拠。
オス φ1,4 銅 6,2 メス シリコンワイヤー オスシート 8,4
