基本設計のコンセプトは、プランジャーの設計と、作業高さ ポゴピンの
ポゴピン（スプリング式コネクタ）の基本設計コンセプト：
電気的特性は、電流を流すための抵抗が最も少ない経路、つまり最良の状態を積極的に見つけます。
電流は針のシャフトから外管の壁、そして PCB に伝導されます。 このときの抵抗値は最も小さくなります。

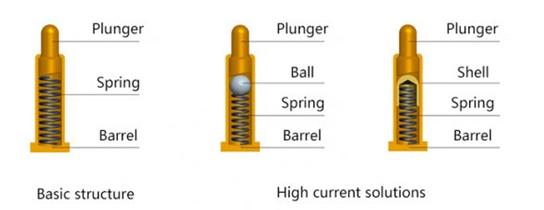

ポゴピン（スプリング式コネクタ）の基本プランジャー設計:
バイアステール
バイアス テール設計は、パフォーマンス、価格、サイズのバランスが良く、最も一般的で安価に製造できます。 この設計により、安定したボトムインピーダンスを保証できます。
利点: 低く安定した抵抗
バックドリル
バック ドリルは通常、ワイヤレス イヤホン、スマートフォン、小型 IoT デバイスなどの小さなコネクタを備えた環境で使用されます。 この設計のバネの長さは針管の長さを超えることができるため、小さいサイズでも顧客の弾性要件を満たすことができます。 スペースが限られている場合もあります。
コーンデザイン
この種の設計は、ピン軸のテーパー付きテール ピンにスプリングを直接最適に設定できるため、同心度の要件が高いコネクタに最適です。 ピン軸底部のテーパーテールをスプリングの内側に配置し、ピン軸のブレを軽減します。 利点：回しやすい、歪みが少ない、低コスト。
ボールのデザイン
ボール設計は、大型機械、充電、医療用途などの厳しい環境に最適なオプションであり、接触がより安定しており、高電流が重要です。
利点: 安定した抵抗、大電流を通過可能

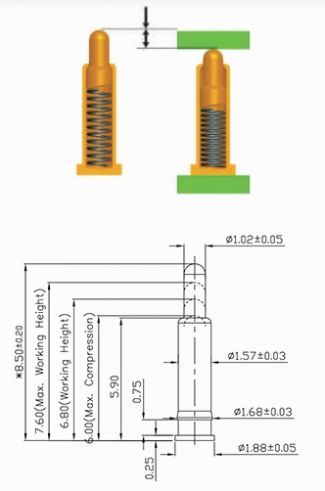

ポゴピン（スプリング式コネクタ）の基本作動高さ:
一般に、動作中の圧縮量は総移動量の 2/3 ですが、圧縮量が十分である場合、正の力が低すぎるため、インピーダンスは安定しません。
作業高さでポゴピンを使用すると、コネクタの耐久性とパフォーマンスが大幅に向上します。
ポゴピンを接続するバッテリーコンタクトプレートまたはゴールデンフィンガーには、汚れ、酸化などがあってはならない。
図面に記載の仕様範囲内でのご使用に限定してください。
