ポゴピンの7つの特徴
ポゴ ピンを搭載したコネクタ (ポゴ ピン コネクタとも呼ばれます) は徐々に普及してきており、主要な有名メーカーの製品に使用されています。 たとえば、アップル、マイクロソフト。
ポゴピンの由来について
タイトルにある7つの理由のとおり、ポゴピンの由来を簡単に説明します。 コネクタは一般的に 50 年以上使用されています。 年配のエンジニアは、最初はポゴピンを推奨しませんでした。 彼らは、ポゴピンの使用は不安定で、電流が少なく、振動に敏感で、他のデータ伝送機器には適していないと考えていました。
近年、半導体テスト産業が活況を呈しているため、スプリング式テストピンの性能は大幅に向上しています。 技術の発展に伴い、製品の小型化が求められています。 ポゴピンコネクタには、コネクタの仕様を満たすため、半導体プロセスのテストピンが適用されます。 真ん中のプローブで作ったポゴピンはほぼ2mm以下で、0.1mm以下は珍しいです。
最近、ポゴ ピン コネクタが非常に人気がある理由を知りたいですか?
なぜ多くのアプリケーションに適用できるのですか? 言っておくけど！
1. 比較的低コスト
ほとんどのコネクタは、モジュールを使用して金属シートを適切な形状にするスタンピング プロセスを使用します。 プロセスについては、このビデオをクリックしてください。
対照的に、ポゴピンは旋削プロセスを使用して、端をさらに削ることなく金属ストックをすばやく回転させます。 2 つのプロセスの違いは、モジュールの製造コストです。 モジュールは $5 までかかる場合があります000。これらはもちろん費用に含まれており、製品の価格に影響を与える要素の 1 つです。 コストは次のように計算されます。
コネクタの価格 + モジュールのコスト/数量=ユニット コネクタあたりの最終価格
0.4USD プラス 3500USD/10.000=0.75USD
特に、カスタマイズが必要なコネクタの数が少ない場合は、バネ式コネクタが最も効率的な代替手段です。 図の例では、スプレッドは最大 80% 増加する可能性があります。
2. ユーザー エクスペリエンスの向上
バネ仕掛けのコネクタは非常に便利で、Apple の製品ではそれが当てはまると確信しています。 Apple タブレットの磁気充電器を初めて使用したとき、私はかなり戸惑いました。 ノートブックに近い限り、充電器はコンピューターに直接接続されます。これは非常に使いやすく、巧妙な設計です。
これらの製品が少し改善されると、消費者に印象的な結果をもたらし、より多くのブランドの忠実な顧客を引き付けることができます. ポゴピンは、特に自動化された一貫した使用法を使用して、顧客体験を向上させます。
3. 小さいサイズでの使用に適しています

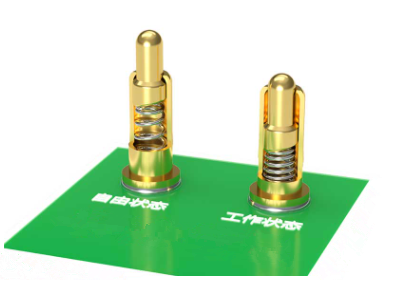

ほとんどのコネクタは安定していますが、比較的かさばります。それ以外の場合、コネクタは小さいですが簡単に損傷します。 しかし、バネ式コネクタは上記の 2 つの利点を兼ね備えており、サイズは非常に小さいですが、1,000,000 回の使用に耐えることができます。 コイル スプリングが均等に圧縮されると、スプリングは曲げ部分の圧力を高めます。 特別な内部スプリング設計により、小さなサイズと安定性を維持できます。
4. 最も寿命の長いオプション
ポゴピンを搭載したコネクタは非常に耐久性があります。 他のコネクタとは異なり、ポゴ ピンを垂直に押すと、すべてのコンポーネントがプレス プロセス中に各コンポーネントの摩耗をある程度減らすことができます。 問題は、コネクタが挿入されると、両側に傷ができ、表面コーティングが破壊され、電流容量が減少し、プラグイン コネクタを使用するために必要な大きな力に深刻な影響を与えることです。 ただし、ポゴ ピンのコンポーネントが摩擦する場合、針シャフトと針管に交差する影響を与えることなく、エンジニアは内部で発生する摩擦力を制限して指定します。
5.高い公差
ポゴ ピン コネクタは、一般的なコネクタの内部構造よりも高いトラベル スペースを提供し、コネクタを使用する際にエンジニアとユーザーに高い自由度を提供し、製造エラーがあまり問題を引き起こしません。 たとえば、LG の G6 スマートフォン パートナーシップの場合、電話機の背面にある指紋センサーの誤動作に問題がありました。 ユーザーが指紋センサーに触れると、携帯電話内部の小さな板ばねコネクタが携帯電話システムにフィードバックします。 暖かい地域では、プラスチック製のバック シェルが膨張してジャンクションをコネクタから分離します。 ポゴピンを使用して接続を避けてください。 使用中にデバイスによって過度のストロークが発生し、損傷につながります。
6.組み立てが簡単
エンジニアが組み立てる方法は、設計における主な考慮事項です。 一般的なコネクタを製造するには余分な工程と高価なコストがかかりますが、基板間接続にポゴピンを使用する場合、特別な仕上げは必要ありません。
自由度の高い組立工程では、コンポーネントをすばやく組み立てることができるため、ポゴピンが最適です。 また、エンジニアが取り付けと接続の機能を組み合わせることができるネジ機能付きのポゴピンも提供しています。
7.安定した電流を提供する
最後に、ポゴピンは想像を絶するほど安定した電流を提供し、特別なスプリング力と設計で独立して組み立てることができます。 弾性力が増加すると、針管内の針シャフトの押し出しがより安定し、電気伝導性が向上します。
高電流ポゴピンの設計により、電流をより安定させることができます。 瞬間的な中断が発生すると、スプリングを流れる電流によってスプリングが焼損し、最終的に針が故障します。 そこで、針軸と針管の接触点を増やすことで、瞬断の可能性を減らします。
